1% RH төмен құрғақ шкаф

Сипаттама

1% RH төмен құрғақ шкаф SMT өндірістік желілері үшін өте төмен ылғалдылықты сақтайды. Ең озық ылғалды кетіру технологиясын қолдана отырып, шкаф ылғалға сезімтал компоненттердегі «попкорн әсерін» болдырмайтын, еденнің жарамдылық мерзімін ұзартып, қымбат азот немесе жиі жоғары температурада пісіру қажеттілігін болдырмайтын өте құрғақ атмосфера жасайды.

1% RH төмен құрғақ шкафтар: Техникалық сипаттама

1% RH төмен құрғақ шкафтар: Ерекшелік

▸Салыстырмалы ылғалдылық: <1%RH, MSL 4, 5, 5a және 6 үшін өте төмен ылғалдылықты сақтау шешімін ұсынады.

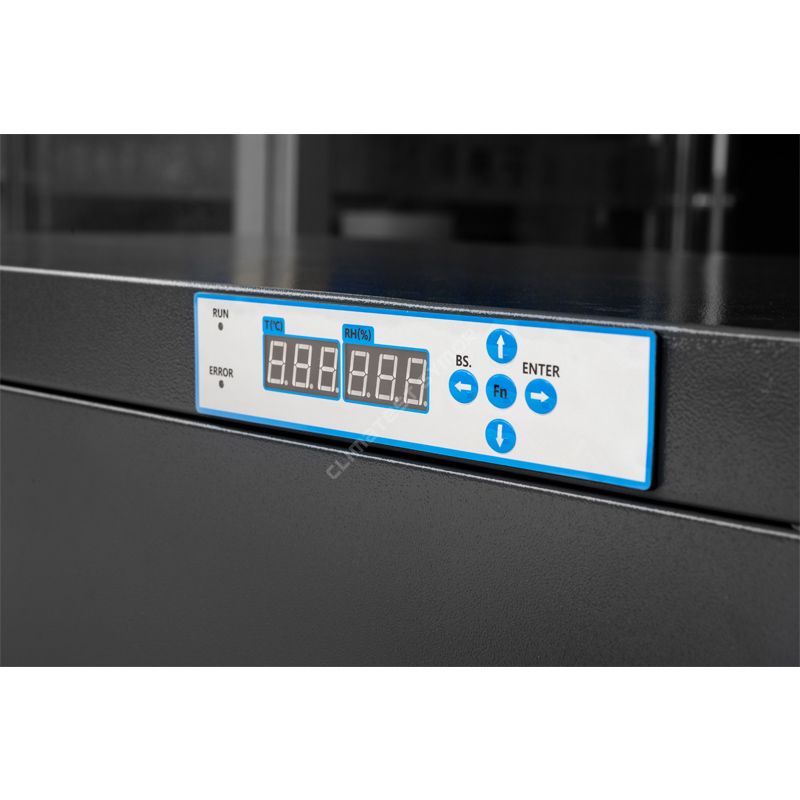

▸Цифрлық дисплей: микрокомпьютер арқылы басқарылатын LED HD дисплей, пайдаланушыға ыңғайлы RH параметрі, нақты уақыттағы бақылау.

▸ESD-қауіпсіз: бетінің антистатикалық кедергісі 10⁵–10⁹ Ω.

▸Реттелетін сөрелер: биіктігі реттелетін, әртүрлі өлшемді құрамдас бөліктерге арналған.

▸Жад функциясы: қуат үзілгеннен кейін қалпына келтірудің қажеті жоқ.

▸Энергияны үнемдеу: ылғалдылықты жоғары тиімді бақылау кезінде қуатты үнемдеу.

Ылғалдылықты қалай жоюға болады?

The dehumidifying principle of a below 1%RH Dry Cabinets is "physical adsorption via molecular sieves + cyclic regeneration" (the most reliable method), the normal TE cooling dry cabinet can't reach such an ultra-low humidity level.

Адсорбция процесі: Молекулярлық електер шкафта адсорбент материалы ретінде пайдаланылады; бұл електерде суды сіңіретін губка тәрізді ауадан су молекулаларын сіңіретін наноөлшемді микрокеуектердің кең желісі бар. Желдеткіш ылғалды ауаны құрғақ қондырғыларға тартады, онда су молекулалары физикалық адсорбцияға ұшырайды, ал кептірілген ауа кейіннен шкафтың ішкі бөлігіне қайтарылады.

РегенерацияПроцесс:Молекулалық елеуіш адсорбциялық қанықтылыққа жеткенде, жүйе адсорбцияланған су молекулаларын су буына айналдыру үшін төмен температурада қыздыруды автоматты түрде бастайды, содан кейін ол шкафтан шығарылады; молекулалық елеуіш осылайша ылғал сіңіру қабілетін қалпына келтіреді.

1% RH төмен құрғақ шкафтар ішкі ортаны дәл бақылауды және бақылауды қамтамасыз ету үшін Швейцариядан импортталған салыстырмалы ылғалдылық (RH) және температура сенсорларын қоса, озық технологияны қолданады, ылғалдылық сенсорының дәлдігі +/-2% RH. Тұрақты, төмен ылғалдылық ортасын сақтай отырып, құрғақ шкафтар ылғалдың зақымдаушы әсерінен сезімтал заттарды тиімді қорғайды.

SMT Electronics Manufacturing қолданбалары

1% RH төмен құрғақ шкафтар IPC/JEDEC J-STD-033 стандарттары бойынша MSL 4, 5, 5A және 6 ретінде жіктелген ылғалға сезімтал құрылғылар (MSD) үшін өте қажет:

▸Негізгі пайдалану жағдайлары: «Попкорн әсерін» болдырмау: Қайта ағынмен дәнекерлеу кезінде (ең жоғары температуралар ~260°C) пластикалық IC пакеттерінің ішінде ұсталған ылғал буға айналады, бұл ішкі жарықтар мен қабаттасуды тудырады. Ультра төмен ылғалдылық сақтау дәнекерлеу алдында бұл ылғалды жояды.

▸Еденнің қызмет ету мерзімін кідірту: MSD-лар тығыздалған ылғалдан қорғайтын қапшықтарынан шығарылғанда, олардың «еденнің қызмет ету мерзімі» сағаты сықырлай бастайды. Оларды <1% RH шкафында сақтау бұл таймерді тиімді кідіртеді, бұл пайдаланылмаған құрамдастарды қауіпсіз сақтауға және пісірусіз кейінірек қайта пайдалануға мүмкіндік береді.

▸Тотығудың алдын алу: Өте құрғақ атмосфера ашық мыс төсеніштерінің, күміс жабындардың және дәнекерленген беттердің тотығуын болдырмайды — жылдар бойы дәнекерлеу қабілетін сақтайды.

Floor Life MSD (Ылғалға сезімтал құрылғы) өзінің ылғалдан қорғайтын вакуумдық қапшығынан шығарылғаннан кейін стандартты зауыттық ортада (≤30°C / 60% RH) қалуы мүмкін, сонымен бірге орналастыру және қайта ағынмен дәнекерлеу үшін қауіпсіз болатын максималды рұқсат етілген уақытты білдіреді.

Қолдану әдісі: MSL 4-6 деңгейлі құрамдастары вакуумдық қапшықтарынан шығарылғаннан кейін, орнату және қайта ағызатын дәнекерлеу процестері көрсетілген еден мерзімі ішінде аяқталмаса, оларды дереу 1% RH құрғақ шкафқа салу керек. Ылғалдылығы <1% RH осы өте төмен ылғалдылық жағдайында құрамдастардың ылғалды сіңіру процесі тиімді түрде «кідіртіледі», ал қалған еденнің қызмет ету мерзімі тоқтатылады, құрғақ шкаф пайдалану үшін желіге тікелей жүктеуге болатын алдын ала пісіруді жүзеге асырмайды, осылайша өндіріс тиімділігін айтарлықтай арттырады.

Нақты уақыттағы ылғалдылық профилі(Қоршаған ортаның ылғалдылығы 60% RH, жүктемесіз):

Есікті әр жолы 30 секунд ашып, содан кейін жабыңыз:

Есікті ашпай ұзақ сақтау:

Жеткізу алдында нақты уақыттағы ылғалдылықты өлшеу

Төмендегі 1% RH құрғақ шкафты жөнелту алдында қайта өлшеп, калибрлеу сертификатын беру үшін жоғары дәлдіктегі Rotronics гигрометрін қолданамыз, біз әр шкафты мұқият түзетеміз және олар тапсырыс берушінің қолына жеткеннен кейін барлығы жақсы жұмыс істейтініне көз жеткіземіз, бұл да жауапкершілік, Symor сапаны бақылауға және тұтынушылардың біздің құрғақ шкафтарымызға қатысты пікірлеріне алаңдайды, көптеген тұтынушылар біздің құрғақ шкафтарды пайдалану себебін қайталайды.

Құрғақ шкафтар мен азот шкафтары арасындағы айырмашылық:

▸Кептіру шкафтары ылғалды кетіру үшін құрғақ қондырғыларды пайдаланады, ешқандай шығын материалдары, ауыстырулар жоқ және олар ылғалды сіңіріп, оны автоматты түрде сыртқа шығарады.

▸Азот шкафтары ылғалдылығы төмен және оттегі деңгейі төмен сақтау қолданбасына жету үшін азотты тазартуды пайдаланады, N2 газы тұтынылады.

<1% RH құрғақ шкафтарды қажет ететін компоненттер:

▸IC, BGA, QFP және MSL 5/6 бар барлық SMD компоненттері

▸Жалаң ПХД (қышқылдану мен ылғалды сіңіруден сақтайды)

▸3D принтердің металл ұнтақтары (гигроскопиялық және реактивті)

Салалық стандарттарға сәйкестік

1% RH төмен құрғақ шкафтар мыналарды қанағаттандыруға немесе асып кетуге арналған:

IPC/JEDEC J-STD-033             MSD файлдарын өңдеу, орау және сақтау

IPC-1601                                  ПХД сақтау және өңдеу

IEC 61340-5-1                            ESD басқару (ESD қауіпсіз үлгілер үшін)

Бізден кім сатып алады?

Symor ылғалдылығы төмен басқарылатын шкафтарды Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn сияқты әлемге әйгілі жартылай өткізгіштер мен электронды өндірушілерге және Стэнфорд, Иллинойс, ETH Цюрих сияқты университеттерге сатады....... құрғақ шкафтарымыз клиенттерге көмектеседі:

▸Негізгі ауырсыну нүктелерін шешіңіз: MSD (ылғалға сезімтал құрылғы) басқаруындағы қиындықтарды толығымен шешу

▸Құнды азайту және жинақтау тиімділігін арттыру: инвестициядан айтарлықтай табыс әкелді (ROI)

▸Өнімнің ерекше өнімділігі: тұрақты және сенімді ылғалдылықты бақылау технологиясы

1% RH төмен құрғақ шкафтар туралы қосымша мәліметтер алу үшін біздің веб-сайтқа кіріңізwww.climatestsymor.com, немесе sales@climatestsymor.com мекенжайына электрондық хат жіберіңіз. Біз сізге мүмкіндігінше тезірек жауап береміз және мүмкін болатын ынтымақтастықты құптаймыз.
