Кептіргіш құрғақ шкафтар ылғалға сезімтал компоненттер мен материалдарды, соның ішінде баспа платаларын (ПХБ), пластиналарды, нано талшықтарды, кассеталарды, оптикалық талшықтарды, интегралды схемаларды, зертханалық үлгілерді өңдеуге арналған өте төмен салыстырмалы ылғалдылықты сақтау ортасын қамтамасыз етеді.

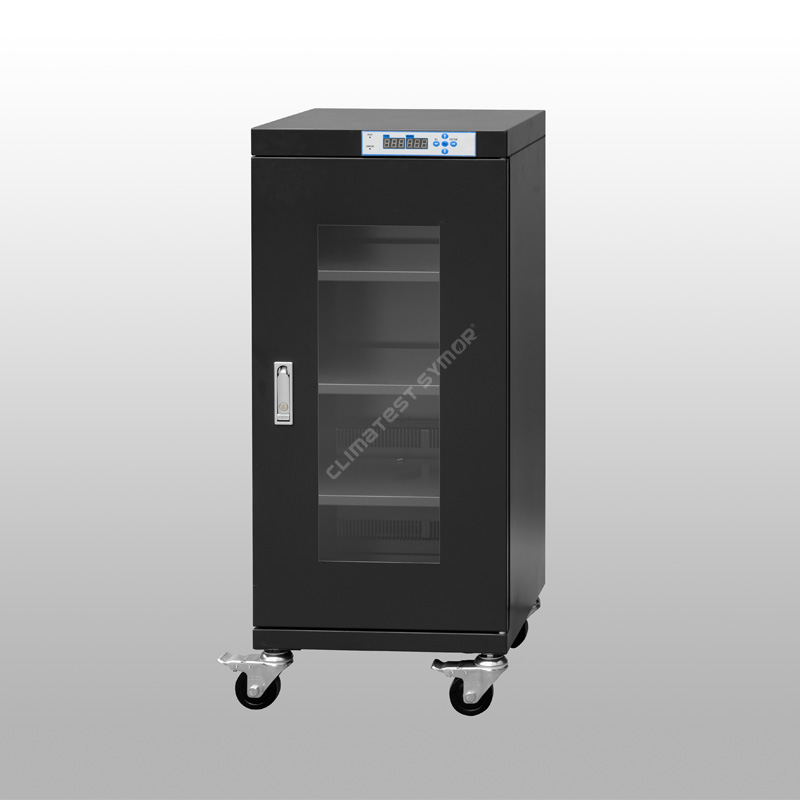

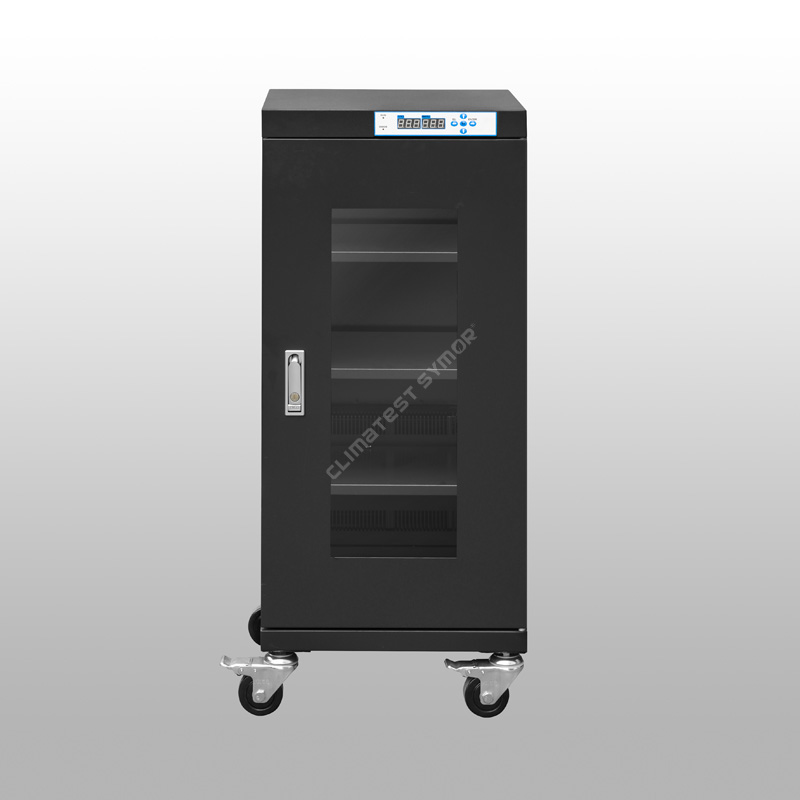

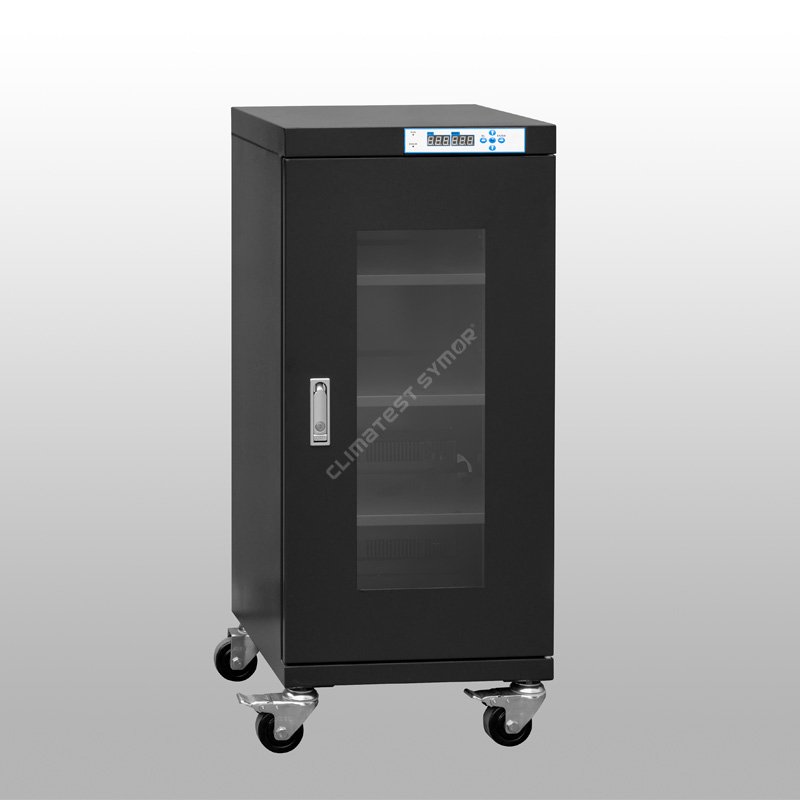

Үлгі: TDA160F
Сыйымдылығы: 160л
Ылғалдылық: 20%-60% RH реттеледі
Қалпына келтіру уақыты: макс. Есікті ашқаннан кейін 30 минуттан кейін 30 секундтан кейін жабылады. (Қоршаған орта 25 60% RH)
Сөрелер: 3 дана, биіктігі реттеледі
Түсі: қою көк, ESD қауіпсіз
Ішкі өлшем: W446*D422*H848 MM
Сыртқы өлшемі: W448*D450*H1010 MM
Сипаттама
Climatest Symor® кептіргіш құрғақ шкафтар - ылғалдылықты тез құрғату арқылы дәл бақылауды қамтамасыз ететін ылғалдылықты басқаратын кептіру және сақтау шкафтары, әртүрлі ылғалға сезімтал құрылғыларды төмен ылғалдылықпен сақтауға арналған, құрғақ шкаф тек ESD қауіпсіз кептіруді сақтау үшін ғана емес, сонымен қатар ылғалды тез кетіру және шаңды кетіру үшін қолданылады. дәлел.
Техникалық сипаттама
F бар режим#: ESD функциясы, қою көк түс.
F жоқ режим#: ESD функциясы жоқ, ақ түссіз
Үлгі |
Сыйымдылығы |
Ішкі өлшем (Е × Д × Ж, мм) |
Сыртқы өлшемі (Е × Д × Ж, мм) |
Орташа қуат (Вт) |
Жалпы салмақ (KG) |
Макс. Жүк/сөре (KG) |
TDA98 |
98л |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98л |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160л |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160л |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240л |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240л |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320л |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320л |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435л |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435л |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540л |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540л |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718л |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718л |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870л |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870л |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Ерекшелік
· Швейцариядан әкелінген ылғалдылық пен температура сенсорын қабылдайды.
- Бұл пайдалану кезінде жоғары дәлдікті қамтамасыз етеді, сонымен қатар кептіргіш құрғақ шкафтарда жад функциясы бар, қуат үзілгеннен кейін қайта орнатудың қажеті жоқ.
· Қалыңдығы 1,2 мм мырышталған болаттан жасалған, USA DuPont антистатикалық ұнтақты бүрку арқылы.
- Қатты құрылым, тамаша жүк көтергіштік, 18 ұнтақты бүрку процесімен бетті өңдеу, статикалық қарсылық мәні 10-ға сәйкес келеді.6 -108Ω.

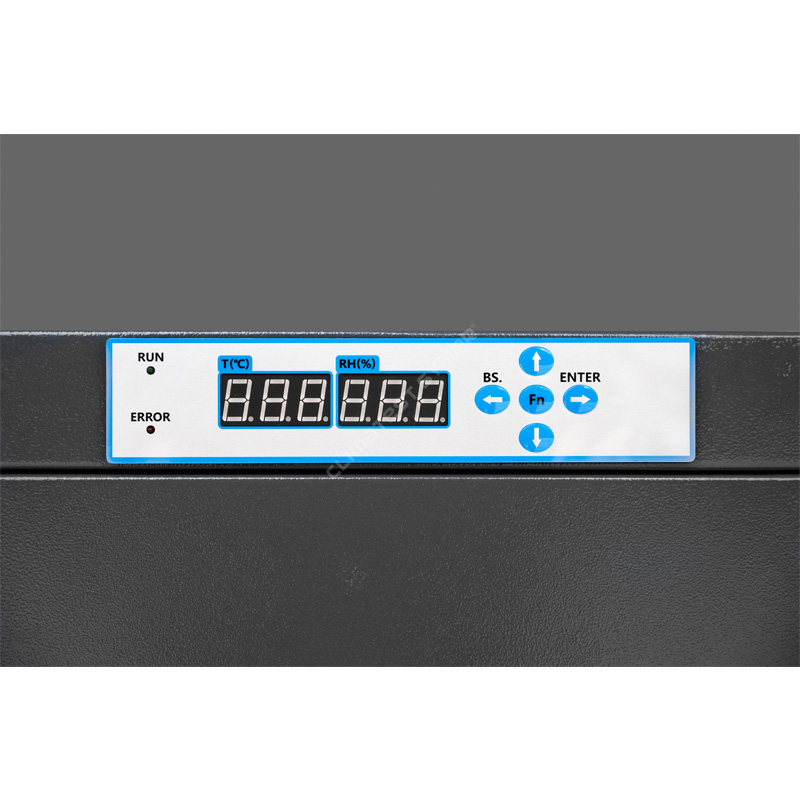

· Шамадан тыс ылғалдылық дабылымен + есік ашық дабылмен және деректерді тіркеу жүйесімен жабдықталған.
-Іштегі ылғалдылық орнатылған мәннен асып кетсе немесе есік ашық болса, ол оператордың есіне салу үшін дыбыс пен жарықпен дереу дабыл береді.
·+15 жылдық болжамды қызмет мерзімі бар қуатты құрғақ модуль.
- Кептіргіш құрғақ шкафтар кептіргіш ретінде көп кеуекті молекулалық електі қабылдайды, оны автоматты түрде қалпына келтіруге болады, шығын материалдары жоқ және ауыстыру қажет емес.
· Тамаша ауа өткізбейтін өнімділік

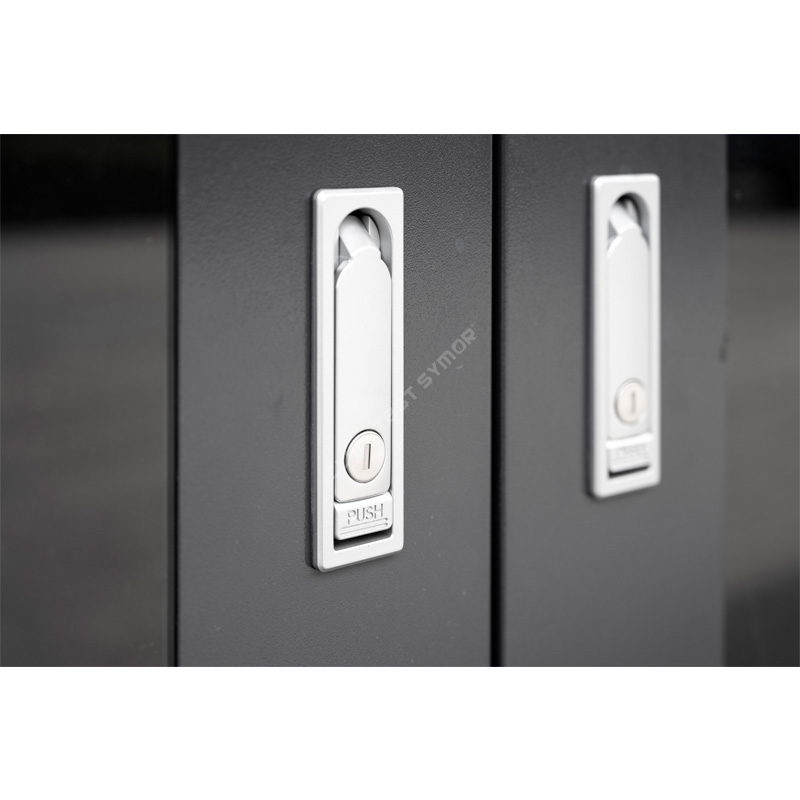

- Барлық құрғақ шкаф ылғалдың ену мүмкіндігін азайту үшін қысымды құлыпты қабылдайды.
40 кептіргіш құрғақ шкафтар дегеніміз не?
Climatest Symor® кептіргіш құрғақ шкафтар 20% RH-60% RH шегінде ылғалдылықты бақылау үшін пайдаланылады, осы диапазондағы кез келген ылғалдылық нүктесін еркін орнатуға болады, кептіргіш құрғақ шкафтар автоматты ылғалдандыру технологиясын қабылдайды.
Құрғақ құрылғы электронды құрғақ шкафтың, құрғақ ауа шкафының жүрегі болып табылады, ол автоматты түрде жасалуы мүмкін синтетикалық кептіргіштен жасалған және техникалық қызмет көрсетусіз, бұл синтетикалық кептіргіштің қызмет ету мерзімі + 15 жыл, ауыстырудың қажеті жоқ, салқындату тамшылары жоқ, кептіргіш пакеттер жоқ, азот қажет емес, бүкіл ылғалдандыру процесі үнсіз және экологиялық.
Құрғақ құрылғы ішінде ең соңғы синтетикалық құрғатқышты және пішінді жады қорытпасын пайдаланады, тіпті қуат үзілгеннен кейін де, синтетикалық кептіргіш әлі де ылғалды сіңіреді, ішкі ылғалдылық 24 сағат ішінде 10% RH жоғары көтерілмеуі керек.
Электроникаға арналған құрғақ шкаф Швейцариядан әкелінген жоғары дәлдіктегі RH және температура сенсорын қабылдайды, сенсор 2% дәлдікпен синтетикалық кептіргішті жаңартуды және қайта өңдеуді автоматты түрде басқарады.
Неліктен SMT процесінде кептіргіш құрғақ шкафтар қажет?
Құрғақ кептіргіш шкафтарды қолданудың артуымен электронды құрамдас бөліктерді ылғалдылықты басқаратын сақтау электронды өндіріс пен құрастыру өнеркәсібінде өте маңызды болып табылады. Электрондық компоненттер зауыттан шығарылғанға дейін ылғалға сезімталдық деңгейімен (MSL) таңбаланған, IPC стандарты ылғалдылыққа қойылатын талаптарды анықтайды. Сәйкес MSL астында интегралды схемалар, қазіргі уақытта стандартта екі негізгі ұсыныс бар, олар ><5% RH және ><10% RH ылғалдандыратын құрғақ сақтау шкафында немесе құрғақ қорапта сақтау." Орамнан шығарылған MSD үшін экспозиция уақыты 72 сағаттан аспаса, оны белгіленген ылғалдылықта (мысалы, RH 10% төмен немесе 5% RH төмен) кептіргіш құрғақ шкафтарда 5 есе немесе 10 есе ұзағырақ сақтауға болады, еденнің қызмет ету мерзімін қалпына келтіруге болады. â
Қалыпты сақтау |
Қайта өңдеу процесі |
||
|
|
|
|
Қоршаған ортадағы ылғал пакеттерге енеді. |
Қыздыру кезінде су буының қысымы артады, бұл матрица мен шайырды ажыратады. |
Су буы орамдарды үрлеп, қыздыру кезінде кеңейе береді. |
Су буы пакеттерді бұзады, бұл микро-жарықтарды тудырады. |
20%-60% RH сериясы ылғалдандыру жылдамдығы:
(Қоршаған орта 25 градус C, ылғалдылық 60% RH)
Электрондық құрғақ шкаф пен азот шкафының айырмашылығы:
1. Азот шкафы инертті газды қорғау ортасын қалыптастыру үшін шкафтың ішіндегі оттегін сығу үшін азот газымен толтырылады, осылайша вафлилердің, IC чиптерінің және жарықдиодты чиптердің тотығуына жол бермейді. Азот шкафы төмен ылғалдылықты және тотығуға қарсы қойманы қанағаттандыру үшін азотты тазарту, азот тазалығы > 99% болуы ұсынылады, азот шкафы әдетте микроэлектроникада, жартылай өткізгіш өнеркәсіптерде қолданылады Электрондық құрғақ шкаф - ылғалды сіңіре алатын, ылғалды кетіретін құрғақ сақтау шкафы. және сыртқа ағызып, ылғалдылығы төмен сақтау ортасын қалыптастыру үшін, ылғалдылықты бақылау мүмкіндігі бар. Негізінен ылғалға төзімді қаптама, тотығу қиын. Электронды құрғақ шкаф тек ылғалдылықты басқара алады, тотығуға қарсы функция жоқ, оттегі мөлшері қоршаған ортамен бірдей. t орта.
Кептіргіш құрғақ шкафтардың сипаттамалары
Тәуелсіз модульдік дизайн: Бұл кептіргіш құрғақ шкафтар патенттелген модульдік дизайнды, температура мен ылғалдылық дисплейін, басқару жүйесін, жылыту модулін, құрғақ модульдерді тез ауыстыруға болады, техникалық қызмет көрсету қарапайым, бұл техникалық қызмет көрсету тиімділігін айтарлықтай арттырады.
Қоршаған ортаны қорғау дизайны: Тұтас кептіргіш құрғақ шкафтар қоршаған ортаны ластайтын қалдықтарды шығармайды. Бұл модель ұзақ мерзімді пайдалануға арналған, егер машина корпусының негізгі құрылымы толық болса, бұзылмайтын, тек мезгіл-мезгіл тексеріп, ақаулы модульді ауыстыру қажет болса, оны мәңгілікке пайдалануға болады, бұл сәйкес келетін соңғы жасыл дизайн. қоршаған ортаны қорғауға.
Оңай жұмыс: Күрделі параметрлер жоқ және персонал оқытуды қажет етпейді, машина тек розеткаға қосуды қажет етеді, ол толығымен автоматты түрде жұмыс істей алады. Бұл тиімді өнеркәсіптік деңгейдегі кептіргіш құрғақ шкафтар. Бұл сізге персоналды оқыту құнын үнемдеп қана қоймайды, сонымен қатар зауыттың өндірістік тиімділігін айтарлықтай арттырады.
Калибрлеу туралы еске салғыш: сенсорлардың дрейфі кептіргіш құрғақ шкафтардың дәлдігіне әсер етеді. ISO ережелеріне сәйкес болу үшін бұл модельде калибрлеу мерзімінің аяқталуын еске салу функциясы ұсынылған. Датчик алдын ала орнатылған күндер ішінде жұмыс істегенде, контроллердегі ондық нүкте жыпылықтайды, бұл пайдаланушыға еске салады, бұл функция жұмыс күшін тиімді үнемдейді.
Құрғақ кептіргіш шкафтар туралы толығырақ ақпарат алу үшін www.climatestsymor.com веб-сайтымызға кіріңіз немесе sales@climatestsymor.com мекенжайына тікелей хат жіберіңіз, біз сізді тез арада қайтарамыз, ықтимал ынтымақтастыққа қош келдіңіз.
