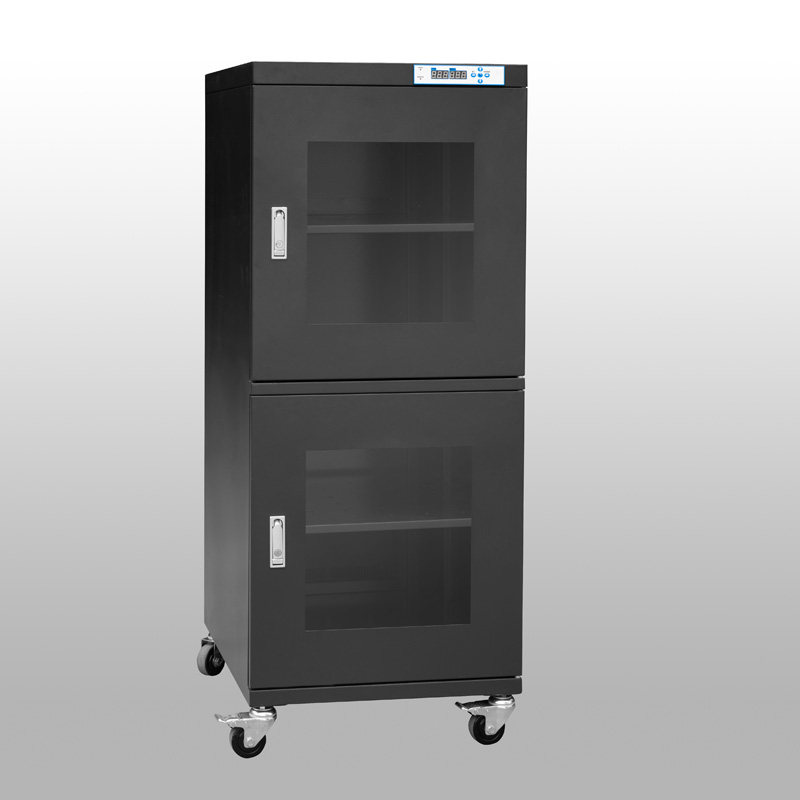

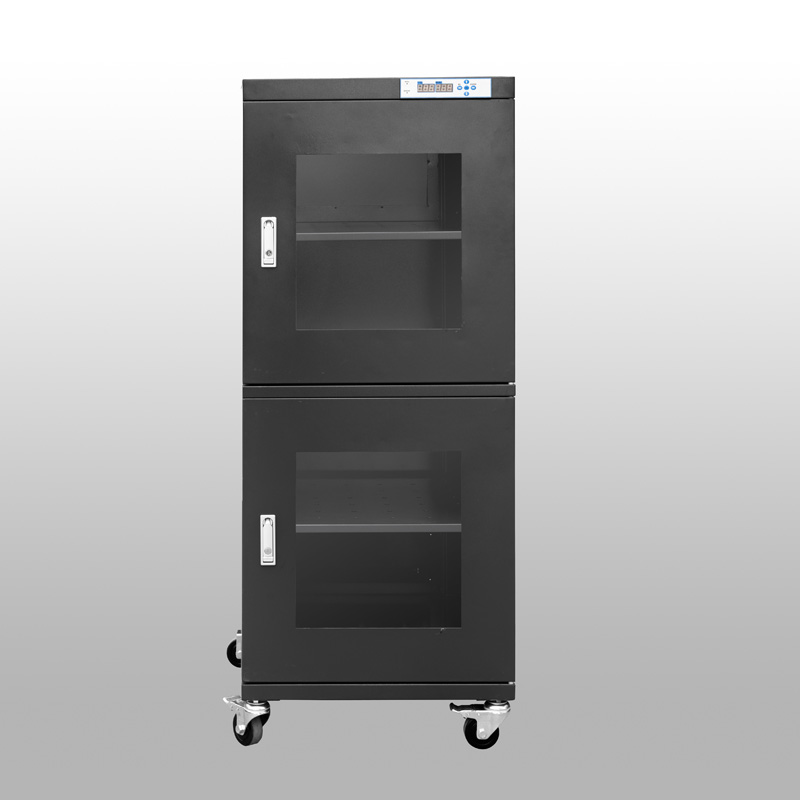

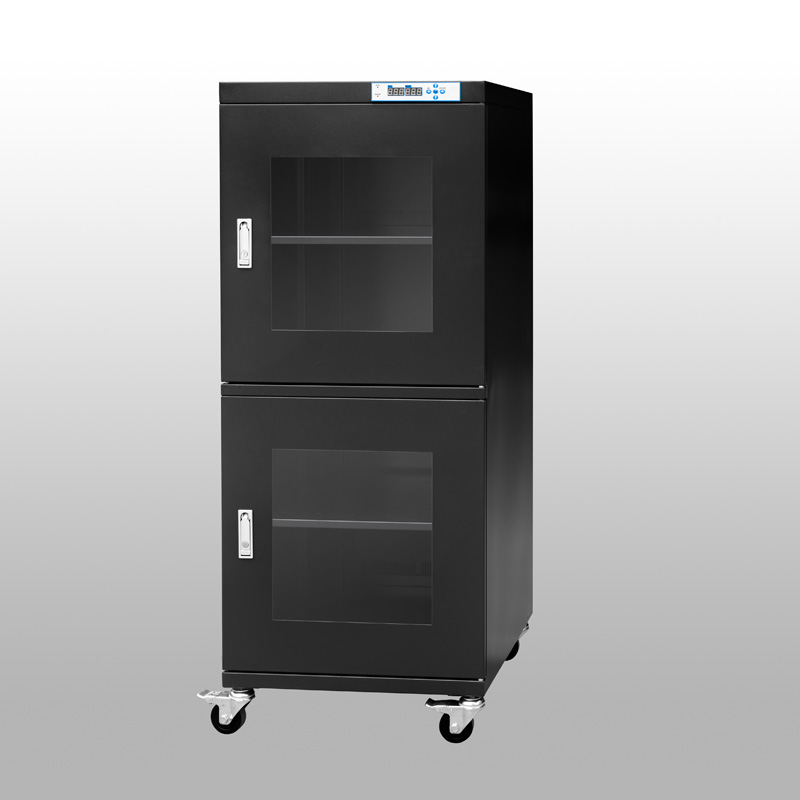

Электроникаға арналған құрғақ жәшік – ылғалдылығы басқарылатын кептіру және сақтау шкафы, ол ылғалға сезімтал құрылғылар үшін төмен ылғалдылықты бақылау ортасын қамтамасыз етеді, электроникаға арналған құрғақ қорап кептіруді сақтауға ғана емес, сонымен қатар ылғалды тез кетіруге, шаңға төзімді және антистатикалық (ESD) электрондық компоненттерді қорғау.
Үлгі: TDA540F
Сыйымдылығы: 540л
Ылғалдылық: 20%-60% RH реттеледі
Қалпына келтіру уақыты: макс. Есікті ашқаннан кейін 30 минуттан кейін 30 секундтан кейін жабылады. (Қоршаған орта 25 60% RH)
Сөрелер: 3 дана, биіктігі реттеледі
Түсі: қою көк, ESD қауіпсіз
Ішкі өлшем: W898*D572*H848 MM
Сыртқы өлшемі: W900*D600*H1010 MM
Сипаттама
Climatest Symor® электроникаға арналған құрғақ қорап, ылғалдылығы төмен сақтау шкафы болып табылады, ол ылғалдылықты жылдам реттей алады, бұл автоматты құрғақ шкаф басып шығарылған схемалар (ПХБ), пластиналар, оптикалық талшықтар, кассеталар, оптикалық талшықтар сияқты MSD сақтауға жарамды. интегралдық схемалар, микросхемалар және зертханалық үлгі.
Техникалық сипаттама
F бар режим#: ESD функциясы, қою көк түс.
F жоқ режим#: ESD функциясы жоқ, ақ түссіз
Үлгі |
Сыйымдылығы |
Ішкі өлшем (Е × Д × Ж, мм) |
Сыртқы өлшемі (Е × Д × Ж, мм) |
Орташа қуат (Вт) |
Жалпы салмақ (KG) |
Макс. Жүк/сөре (KG) |
TDA98 |
98л |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98л |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160л |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160л |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240л |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240л |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320л |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320л |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435л |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435л |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540л |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540л |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718л |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718л |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870л |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870л |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Ерекшелік
· Швейцариядан әкелінген ылғалдылық пен температура сенсорын қабылдайды.
- Бұл пайдалануда жоғары дәлдікті қамтамасыз етеді, сонымен қатар электроникаға арналған құрғақ қорапта жад функциясы бар, қуат үзілгеннен кейін қайта орнатудың қажеті жоқ.
· Қалыңдығы 1,2 мм мырышталған болаттан жасалған, USA DuPont антистатикалық ұнтақты бүрку арқылы.
- Қатты құрылым, тамаша жүк көтергіштік, 18 ұнтақты бүрку процесімен бетті өңдеу, статикалық қарсылық мәні 10-ға сәйкес келеді.6 -108Ω.

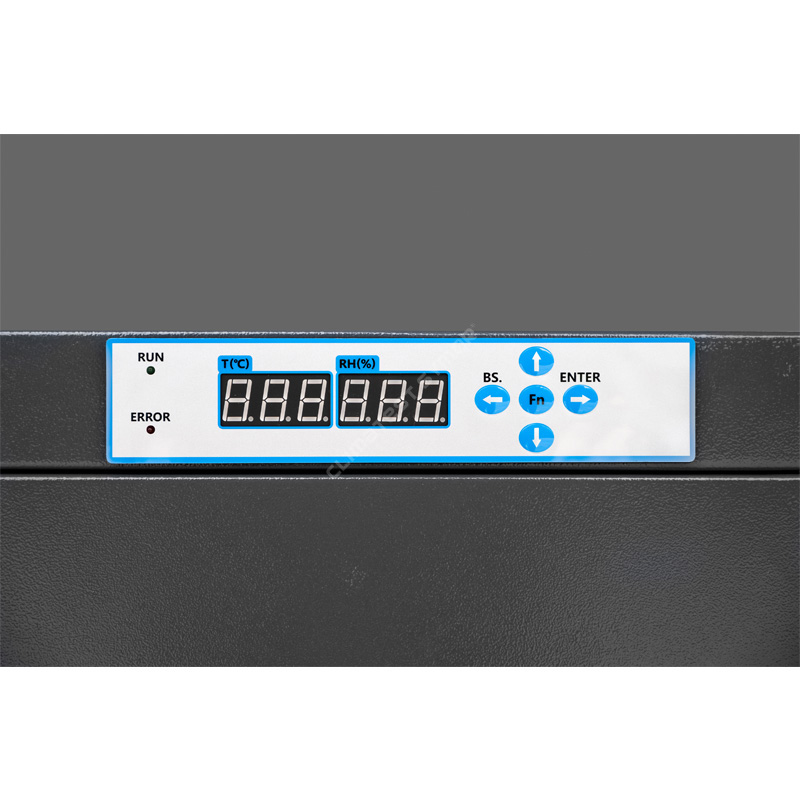

· Шамадан тыс ылғалдылық дабылымен + есік ашық дабылмен және деректерді тіркеу жүйесімен жабдықталған.
-Іштегі ылғалдылық орнатылған мәннен асып кетсе немесе есік ашық болса, ол оператордың есіне салу үшін дыбыс пен жарықпен дереу дабыл береді.
·+15 жылдық болжамды қызмет мерзімі бар қуатты құрғақ модуль.
- Электроникаға арналған құрғақ қорап кептіргіш ретінде көп кеуекті молекулалық елеуішті қабылдайды, оны автоматты түрде қалпына келтіруге болады, шығын материалдары жоқ және ауыстыру қажет емес.
· Тамаша ауа өткізбейтін өнімділік

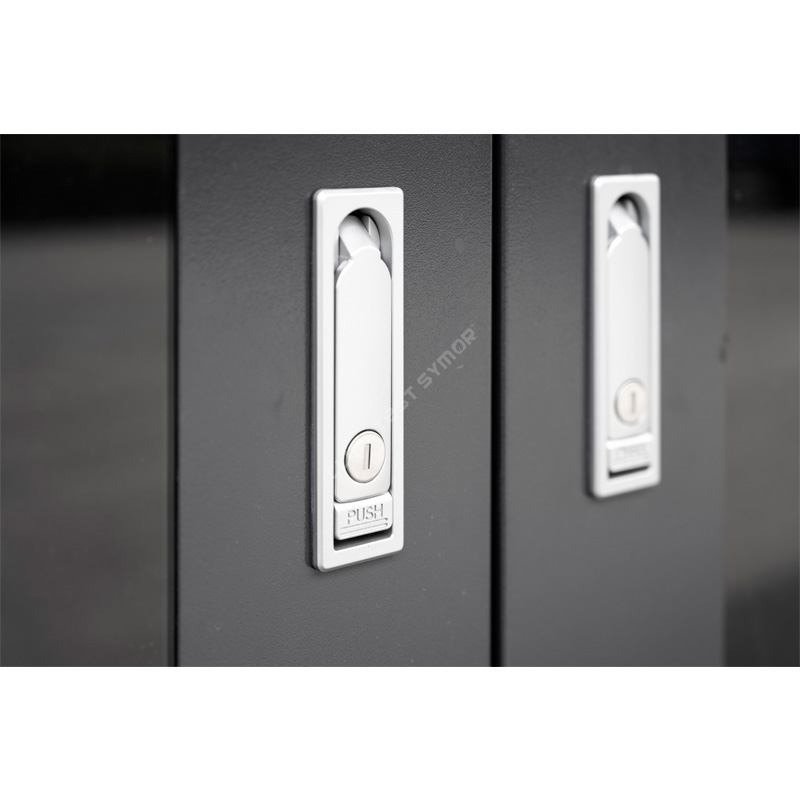

- Барлық құрғақ шкаф ылғалдың ену мүмкіндігін азайту үшін қысымды құлыпты қабылдайды.
Электроникаға арналған 40 құрғақ қорап дегеніміз не?
Climatest Symor® Электроникаға арналған құрғақ қорап 20% RH-60% RH шегінде ылғалдылықты бақылау үшін пайдаланылады, осы диапазондағы кез келген ылғалдылық нүктесін еркін орнатуға болады, электроникаға арналған құрғақ қорап автоматты ылғалдандыру технологиясын қабылдайды.
Құрғақ құрылғы электронды құрғақ шкафтың, құрғақ ауа шкафының жүрегі болып табылады, ол автоматты түрде жасалуы мүмкін синтетикалық кептіргіштен жасалған және техникалық қызмет көрсетусіз, бұл синтетикалық кептіргіштің қызмет ету мерзімі + 15 жыл, ауыстырудың қажеті жоқ, салқындату тамшылары жоқ, кептіргіш пакеттер жоқ, азот қажет емес, бүкіл ылғалдандыру процесі үнсіз және экологиялық.
Құрғақ құрылғы ішінде ең соңғы синтетикалық құрғатқышты және пішінді жады қорытпасын пайдаланады, тіпті қуат үзілгеннен кейін де, синтетикалық кептіргіш әлі де ылғалды сіңіреді, ішкі ылғалдылық 24 сағат ішінде 10% RH жоғары көтерілмеуі керек.
Электроникаға арналған құрғақ шкаф Швейцариядан әкелінген жоғары дәлдіктегі RH және температура сенсорын қабылдайды, сенсор 2% дәлдікпен синтетикалық кептіргішті жаңартуды және қайта өңдеуді автоматты түрде басқарады.
SMT процесінде электроникаға арналған құрғақ қорап неліктен қажет?
Электроникаға арналған құрғақ қорапты қолданудың көбеюімен электронды құрамдас бөліктерді ылғалдылықпен басқарылатын сақтау электронды өндіріс пен құрастыру өнеркәсібінде маңызды болып табылады. Электрондық компоненттер зауыттан бұрын ылғалға сезімтал деңгеймен (MSL) белгіленген, IPC стандарты ылғалдылық талаптарын анықтайды. сәйкес MSL астындағы интегралды схемалар үшін қазіргі уақытта стандартта екі негізгі ұсыныс бар, олар ><5% RH және ><10% RH ылғалдылығын құрғататын құрғақ сақтау шкафында немесе құрғақ қорапта сақтау."Қапталмаған MSD үшін, экспозиция уақыты 72 сағаттан аспаса, оны электроникаға арналған құрғақ қорапта белгіленген ылғалдылықта (мысалы, 10% RH төмен немесе 5% RH сияқты) 5 есе немесе 10 есе ұзағырақ сақтауға болады, еденнің қызмет ету мерзімі қалпына келтірілді.â
Қалыпты сақтау |
Қайта өңдеу процесі |
||
|
|
|
|
Қоршаған ортадағы ылғал пакеттерге енеді. |
Қыздыру кезінде су буының қысымы артады, бұл матрица мен шайырды ажыратады. |
Су буы орамдарды үрлеп, қыздыру кезінде кеңейе береді. |
Су буы пакеттерді бұзады, бұл микро-жарықтарды тудырады. |
20%-60% RH сериясы ылғалдандыру жылдамдығы:
(Қоршаған орта 25 градус C, ылғалдылық 60% RH)
Электрондық құрғақ шкаф пен азот шкафының айырмашылығы:
1. Азот шкафы инертті газды қорғау ортасын қалыптастыру үшін шкафтың ішіндегі оттегін сығу үшін азот газымен толтырылады, осылайша вафлилердің, IC чиптерінің және жарықдиодты чиптердің тотығуына жол бермейді. Азот шкафы төмен ылғалдылықты және тотығуға қарсы қойманы қанағаттандыру үшін азотты тазарту, азот тазалығы > 99% болуы ұсынылады, азот шкафы әдетте микроэлектроникада, жартылай өткізгіш өнеркәсіптерде қолданылады Электрондық құрғақ шкаф - ылғалды сіңіре алатын, ылғалды кетіретін құрғақ сақтау шкафы. және сыртқа ағызып, ылғалдылығы төмен сақтау ортасын қалыптастыру үшін, ылғалдылықты бақылау мүмкіндігі бар. Негізінен ылғалға төзімді қаптама, тотығу қиын. Электронды құрғақ шкаф тек ылғалдылықты басқара алады, тотығуға қарсы функция жоқ, оттегі мөлшері қоршаған ортамен бірдей. t орта.
Электроникаға арналған құрғақ қораптың сипаттамалары
Тәуелсіз модульдік дизайн: Электроникаға арналған бұл құрғақ қорап патенттелген модульдік дизайнды, температура мен ылғалдылық дисплейін, басқару жүйесін, жылыту модулін, құрғақ модульдерді тез ауыстыруға болады, техникалық қызмет көрсету қарапайым, бұл техникалық қызмет көрсету тиімділігін айтарлықтай арттырады.
Қоршаған ортаны қорғау дизайны: Электроникаға арналған құрғақ қорап қоршаған ортаны ластайтын қалдықтарды шығармайды. Бұл модель ұзақ мерзімді пайдалануға арналған, егер машина корпусының негізгі құрылымы толық болса, бұзылмайтын, тек мезгіл-мезгіл тексеріп, ақаулы модульді ауыстыру қажет болса, оны мәңгілікке пайдалануға болады, бұл сәйкес келетін соңғы жасыл дизайн. қоршаған ортаны қорғауға.
Оңай жұмыс: Күрделі параметрлер жоқ және персонал оқытуды қажет етпейді, машина тек розеткаға қосуды қажет етеді, ол толығымен автоматты түрде жұмыс істей алады. Бұл электроникаға арналған тиімді өнеркәсіптік құрғақ қорап. Бұл сізге персоналды оқыту құнын үнемдеп қана қоймайды, сонымен қатар зауыттың өндірістік тиімділігін айтарлықтай арттырады.
Калибрлеу туралы еске салғыш: сенсорлардың дрейфі электроника дәлдігі үшін құрғақ қорапқа әсер етеді. ISO ережелеріне сәйкес болу үшін бұл модельде калибрлеу мерзімінің аяқталуын еске салу функциясы ұсынылған. Датчик алдын ала орнатылған күндер ішінде жұмыс істегенде, контроллердегі ондық нүкте жыпылықтайды, бұл пайдаланушыға еске салады, бұл функция жұмыс күшін тиімді үнемдейді.
Электроникаға арналған құрғақ қорап туралы қосымша ақпарат алу үшін www.climatestsymor.com веб-сайтына кіріңіз немесе sales@climatestsymor.com мекенжайына тікелей хат жіберіңіз, біз сізді тез арада қайтарамыз, ықтимал ынтымақтастыққа қош келдіңіз.
