Зерттеу зертханалары, сапаны бақылау бөлімдері және ҒЗТКЖ инженерлік топтары үшінҮстелдік температураны сынау камерасыөнімнің сәтсіздігіне қарсы алдыңғы қатардағы қорғанысты білдіреді. Кіру сынақ камераларынан айырмашылығы, үстелдік қондырғылар ықшам із ұсынады. Электрондық компоненттерді, ПХД тақталарын, батарея ұяшықтарын немесе ұялы телефондарды сынап жатырсыз ба, техникалық сипаттамаларды түсіну қайталанатын және тартымды деректерді жасау үшін өте маңызды.
Бұл нұсқаулық спецификациялардың, пайдалану сипаттамаларының және сатып алу нұсқауларының жан-жақты және егжей-тегжейлі талдауын қамтамасыз етеді.
Бағалау кезінде аҮстелдік температураны сынау камерасы, сатып алушылар көбінесе ең төменгі және максималды температура шектеріне ғана назар аударады. Таңдау процесіне көмектесу үшін біз өнімділігі жоғары, бағдарламаланатын Температура сынақ камерасының стандартты сипаттамаларын жасадық. Төмендегі деректер 22-ден 36 литрге дейінгі өлшем бірліктері үшін салалық эталонды көрсетеді — зертханалық үстелдер үшін қолайлы нүкте.
| Параметр | Стандартты спецификация | Техникалық түсінік |
| Ішкі көлем | 12л / 22л / 36л (таңдауға болады) | 12L ПХД сынағы үшін өте қолайлы; 22L және 36L батарея жинақтарын немесе үлкенірек жинақтарды орналастырады. |
| Ішкі өлшемдер (WxDxH) | 310×230×200 мм (12 л) – 400 x 300 x 300 мм (36 л) | Сөренің жүктелуін және ауа айналымын қамтамасыз етіңіз. Үлгілерді ішкі көлемнің 3/2 бөлігінен асатын қаптамаға салмаңыз. |

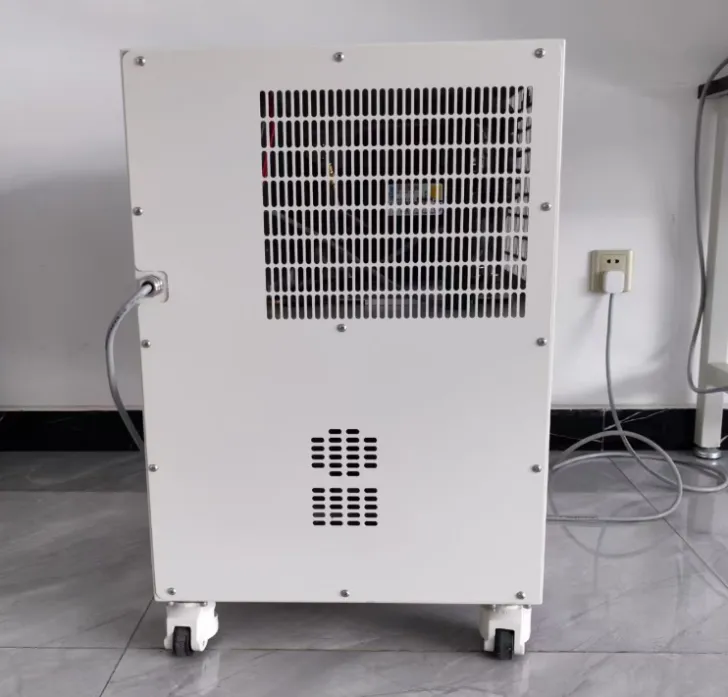

| Сыртқы өлшемдер (WxDxH) | 500×540×650 мм (12л) – 640×730×920 мм (36л) | Желдету үшін бүйірлерінде 30 см саңылау қажет |
| Таза салмақ | 60 кг-нан 90 кг-ға дейін | Үстелдік рейтинг үшін өте маңызды. Жұмыс үстеліңіз статикалық жүктемені және динамикалық дірілді қолдайтынына көз жеткізіңіз. |
| Ішкі материал | SUS304 Тот баспайтын болат (Қылқалам / Айна) | Температураның біркелкі таралуы үшін тотқа төзімділік пен жоғары шағылыстыруды қамтамасыз етеді. |
Бұл Температураны тексеру камерасының өзегі. Деректер парағындағы сандар нақты әлемдегі физикаға сәйкес келуі керек. «Жүктелмеген» және «Жүктелген» жағдайларына назар аударыңыз.
| Параметр | Стандартты спецификация | Техникалық түсінік |
| Температура диапазоны | -40°C және +130°C (Кеңейтілген опциялар: -20°C және +130°C) | Көптеген коммерциялық электроника үшін -40°C жеткілікті. |
| Температураның ауытқуы | ± 0,5 °C | Бір бақылау нүктесінде қысқа мерзімді тұрақтылықты білдіреді. Статикалық әсер ету сынақтары үшін өте маңызды. |
| Температураның біркелкілігі | <2,0 °C | Бос жұмыс кеңістігіндегі 9 нүктедегі температура ауытқуын өлшейді. |
Сенімділік көбінесе "Алтын үшбұрышпен" анықталады: компрессор, контроллер және ауа ағыны.
| Параметр | Стандартты спецификация | Техникалық түсінік |
| Салқындату жылдамдығы | 1,0 °C / мин - 3,0 °C / мин (+85 ° C пен -40 ° C) | Орташа мөлшерлеме, жүктеме жоқ |
| Жылыту жылдамдығы | 3,0 °C/мин – 5,0 °C/мин (-40°C – +85°C) | Нихромды жылытқыштар құрғақ, сезімтал жылуды қамтамасыз етеді. Жылдамырақ тарифтер сіздің DUT оқшаулауын стресс сынағы. |
| Компрессор | Герметикалық немесе айналмалы (француздық Текумсе / Копланд) | Hermetic зертханалық пайдалану үшін тыныш; Өнеркәсіптік циклдар үшін айналмалы құрылғы неғұрлым берік. |
| Салқындатқыш | R449A, R448A (Төмен GWP), R404A | ЕО F-Gas ережелері жоғары GWP газдарын біртіндеп алып тастайды. Жергілікті экологиялық заңдардың сақталуын қамтамасыз етіңіз. |
| Ауа айналымы | Центрифугалық Сирокко желдеткіші | Мәжбүрлі ауа конвекция өрісін жасайды. |
СиморҮстелдік температураны сынау камерасының қондырғылары қарапайым термостаттардан күрделі деректерді жинау платформаларына дейін дамыды.
Контроллер - бұл операцияның миы.
Бағдарламаланатын контроллер

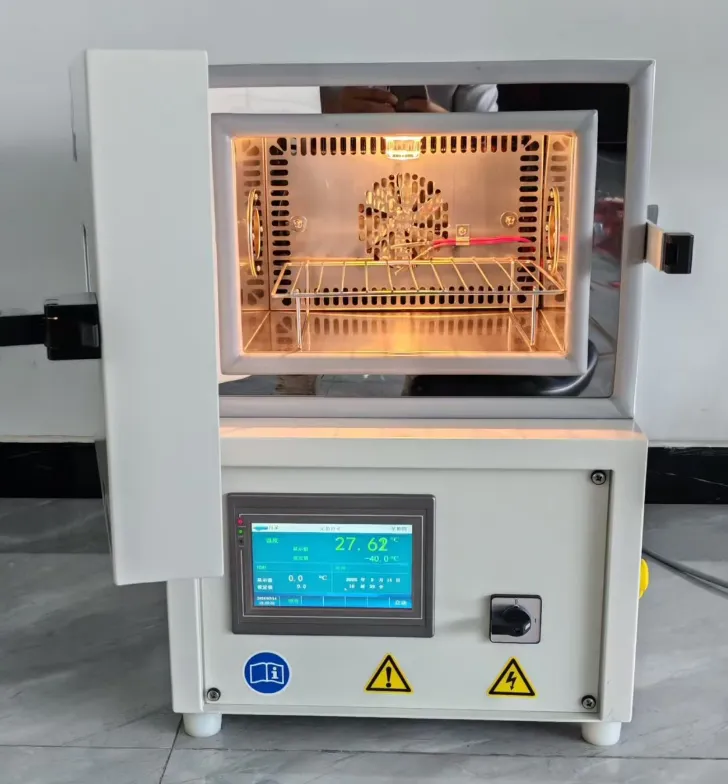

Үстелдік температураны сынау камералары7 дюймдік бағдарламаланатын СКД сенсорлық экран контроллерін пайдаланыңыз.
Бағдарлама сыйымдылығы: 999 қайталау циклі бар ең аз 120 сегмент.
Байланыс: стандартты RS-232, RS-485 және Ethernet (RJ-45) қосылымы.
Тарих деректерін экспорттау: USB флэш-дискілеріне қолдауды жүктеп алыңыз. Деректер меншікті пішімдеусіз тікелей Excel (.csv немесе .xls) бағдарламасына экспортталуы керек.
Температураның тәуелсіз қорғанысы: негізгі контроллер істен шыққан жағдайда қыздырғыштың қуатын тоқтататын бөлек механикалық шектегіш.
Тоңазытқыштың шамадан тыс жүктелуі: компрессорды қорғау үшін жоғары қысымды ажыратқыштар мен термиялық релелер.
Кабель порттары: Бүйірдегі стандартты Φ 50 мм кабель тесігі (силикон штепсельі бар) сынақ үлгісіне қуат қосуға мүмкіндік береді (Тірі жүктемені бақылау).
Иә, сіз қуатталған өнімдерді тексере аласыз, бірақ сіз «Жылу жүктемесін» есепке алуыңыз керек.
Өнім камераның ішіне қосылғанда, ол энергияны жылу түрінде таратады. Бұл камераның тоңазытқыш жүйесіне қосымша «жұмыс» қосады, әсіресе сіз өте төмен температураны (мысалы, -40°C) ұстап тұруға тырыссаңыз.
Міне, кәсіби көзқарас:
1. Жүктемені есептеңіз: сынақтан өтіп жатқан құрылғының қуатын (DUT) анықтаңыз. Жалпы ереже: әрбір 100 ватт DUT жылуы үшін жүйеге 1°C жылу жүктемесін қосасыз.
2. Қысқарту қисықтары: Көптеген өндірушілер «Тірі жүктеме сыйымдылығы» кестесін береді. Мысалы, +23°C температурада камера 1000 Вт жұмыс істей алады, бірақ -40°C температурада бұл 250 Вт дейін төмендейді.
3. Қосылым: Қуат сымдарын DUT желісіне қосу үшін әрқашан арнайы бүйірлік кабель портын (Φ 50мм) пайдаланыңыз. Ешқашан есік тығыздағышындағы кабельдерді қыспаңыз, себебі бұл ауа өткізбейтін тұтастықты бұзады және қатты мұздануды тудырады.
Температураның біркелкі сипаттамалары (мысалы, ±1,0°C) әдетте «Жүксіз» жағдайында өлшенеді. Үлгілерді ішіне орналастырғаннан кейін олар термиялық кедергілер ретінде әрекет етеді. Үлгілерді қыздыру немесе салқындату үшін ауа олардың айналасында ағуы керек. Егер сіз камераны оның жалпы көлемінің 30-40% астамын толтырсаңыз, сіз центрифугалық желдеткіштен ауа ағынын блоктайсыз.
Шешім: Желдеткіш кірісінің айналасында (әдетте үстіңгі немесе артқы) кемінде 10 см бос орын қалдырыңыз. Тік ауа ағынын қамтамасыз ету үшін перфорацияланған сөрелерді пайдаланыңыз.
Жылу сіңіргіш әсері: үлгілеріңіз қалың металдан (алюминий немесе болаттан) жасалған болса, олардың термиялық массасы жоғары. Олар ауаға қарағанда баяу қызады және салқындатылады, бұл уақытша ауытқуды (кеші) тудырады. Контроллер мұны «сулау» (ұстап тұру) уақытында түзетеді.
Сіз камераңызды кем дегенде 12 айда бір рет немесе ASTM E220 / ISO 17025 стандарттарына сәйкес калибрлеуіңіз керек. FDA (Медициналық құрылғылар), FAA (Авиация) немесе Автокөлік (IATF 16949) сәйкестігін сынап жатсаңыз, калибрлеу келіспейді.
Процесс: Сертификатталған техник 9-15 терможұптары бар «Деректерді тіркеу құрылғысын» бос жұмыс кеңістігінің белгілі бір жерлеріне (бұрыштары мен ортасына) орналастырады.
Не өлшенеді: Олар Біркелкілікті (ең ыстық және ең суық нүкте арасындағы айырмашылық), ауытқуды (уақыт бойынша тұрақтылық) және дәлдікті (көрсетілетін көрсеткіш NIST-қадағаланатын стандартқа қаншалықты жақын) тексереді.
Үй ішіндегі тексерулер: камераның жыл сайынғы сертификаттар арасында ауытқып кетпеуіне көз жеткізу үшін мұз ваннасын (0°C) және қайнаған суды (100°C) пайдаланып күнделікті «Екі нүктелі тексеруді» орындаңыз.
