A Кіші температуралық сынақ камерасыедендегі температура камерасы сияқты дәл сол термиялық кернеуді скрининг мүмкіндіктерін береді, бірақ стендтік үстелге немесе көп жиналған зертханаға сәйкес келетін із ішінде.
Қиындық мынада: «кішкентай» деген сөз «әлсіз» дегенді білдірмейді. Ықшам шағын температураны сынау камералары 1,5 кВт-тан аз қуат тұтына отырып, минутына 3°C-тан 5°C-қа дейінгі температуралық жылдамдыққа жетеді. Бұл нұсқаулық өнімділік кестелерін, механикалық құрылымды және қолдану бойынша практикалық кеңестерді қоса алғанда, Кіші Температура сынақ камерасының техникалық сипаттамаларының толық техникалық бөлінуін қамтамасыз етеді.
Кіші температураны сынау камерасының негізгі техникалық сипаттамалары бағалау кезінде aКіші температуралық сынақ камерасы, сіз маркетингтік хиптерге сене алмайсыз. Кәсіби клиенттер деректерді сұрайды. Төменде ішкі көлемі 12 литрден 36 литрге дейінгі өнімділігі жоғары ықшам температуралық сынақ камераларына арналған стандартты сипаттамалар берілген — құрамдас деңгейді сынауға арналған ең көп таралған өлшемдер.
| Параметр | Стандартты диапазон | Инженерлік жазба |
| Ішкі көлем | 12л / 22л / 36л | 12L бір ПХД немесе батарея ұяшығын сынауға сәйкес келеді. 36L бір уақытта 3 автокөлік сенсорына дейін орналасады. |
| Ішкі өлшемдері (W x D x H) | 310×230×200 мм (12 л) – 400 x 300 x 300 мм (36 л) | Ауа ағынын сақтау үшін сыналған құрылғының (DUT) ішкі аумақтың 2/3-тен көп бөлігін алып тұрмайтынына көз жеткізіңіз. |
| Сыртқы өлшемдері (W x D x H) | 500×540×650 мм (12л) – 640×730×920 мм (36л) | Көптеген қондырғылар зертханалық орындықтарға арналған. |
| Таза салмақ | 60 кг-нан 90 кг-ға дейін | Жұмыс үстелінің жүктеме рейтингін тексеріңіз. |
| Ішкі құрылыс | SUS 304 баспайтын болат | Тотығуға төзімділікті қамтамасыз етеді және оңай тазалауға мүмкіндік береді |
| Сыртқы құрылыс | Ұнтақпен қапталған салқын илектелген болат | Тотқа төзімді, тұрақты қасиет |
Осы кестедегі спецификациялар Кіші Температура сынақ камерасының IEC 60068-2-1 (суық) және IEC 60068-2-2 (құрғақ жылу) сияқты халықаралық сынақ стандарттарына сәйкес келетінін анықтайды.
| Параметр | Мән (стандартты үлгі) | Сыни түсінік |
| Температура диапазоны | -40°C және +130°C | -40°C коммерциялық электроника сынақтарының 95%-ын қамтиды. |
| Температураның ауытқуы | ± 0,5°C | Бір сенсор нүктесінде қысқа мерзімді тұрақтылықты өлшейді. |
| Температураның біркелкілігі | <2,0°C (@9 ұпай) | Жүк жоқ |
| Жылыту жылдамдығы | Орташа 2,0-3,0°С/мин | -40°C-тан +85°C-қа дейін |
| Салқындату жылдамдығы | Орташа 1,0-2,0°С/мин | +85°C-тан -40°C-қа дейін. Төмен температурада компрессордың ығысуымен шектелген. |
| Температура ажыратымдылығы | 0,1°C | Жоғары ажыратымдылық MEMS сенсорлары мен осцилляторларының тұрақтылығын тексеру үшін өте маңызды. |
A Кіші температуралық сынақ камерасыәдетте бар жұмыс үрдісіне, деректер жүйелеріне және физикалық ортаға біріктірілген.

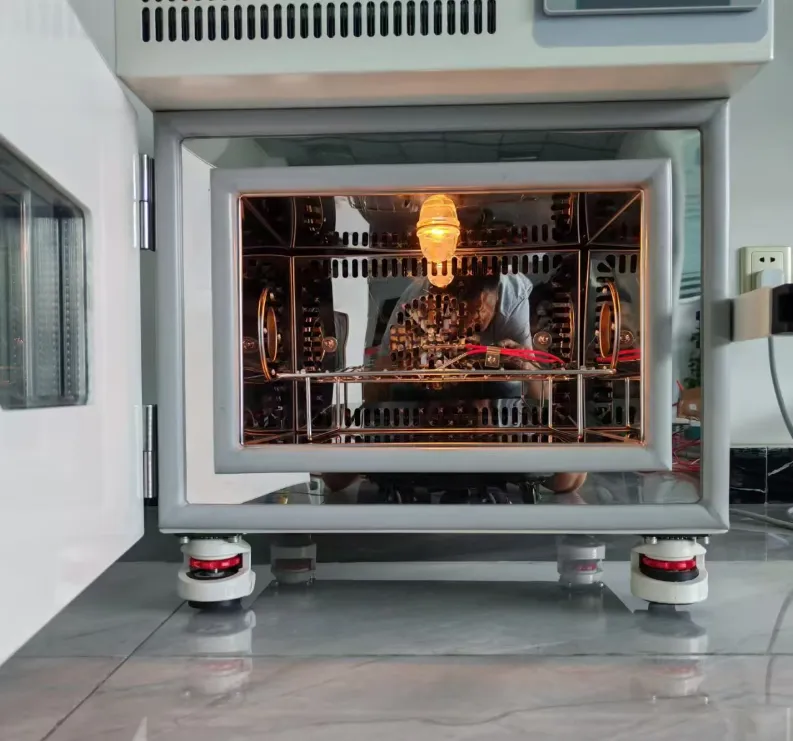

Ауа айналымы жүйесі
Барлық заманауи ықшам камералар мәжбүрлі ауа конвекциясының дизайнын пайдаланады. Артқы қабырғаға орнатылған орталықтан тепкіш желдеткіш ауаны қанатты жылытқыш пен буландырғыш катушка арқылы тартады, содан кейін оны перфорацияланған бүйірлік арналар арқылы тігінен таратады. Ауа қозғалысының жылдамдығы 1,5 м/с пен 3,0 м/с аралығында болуы керек. Жоғары жылдамдықтар біркелкілікті жақсартады, бірақ шағын, жеңіл үлгілерді бағдарламаланған рампа жылдамдығынан жылдамырақ салқындата алады.

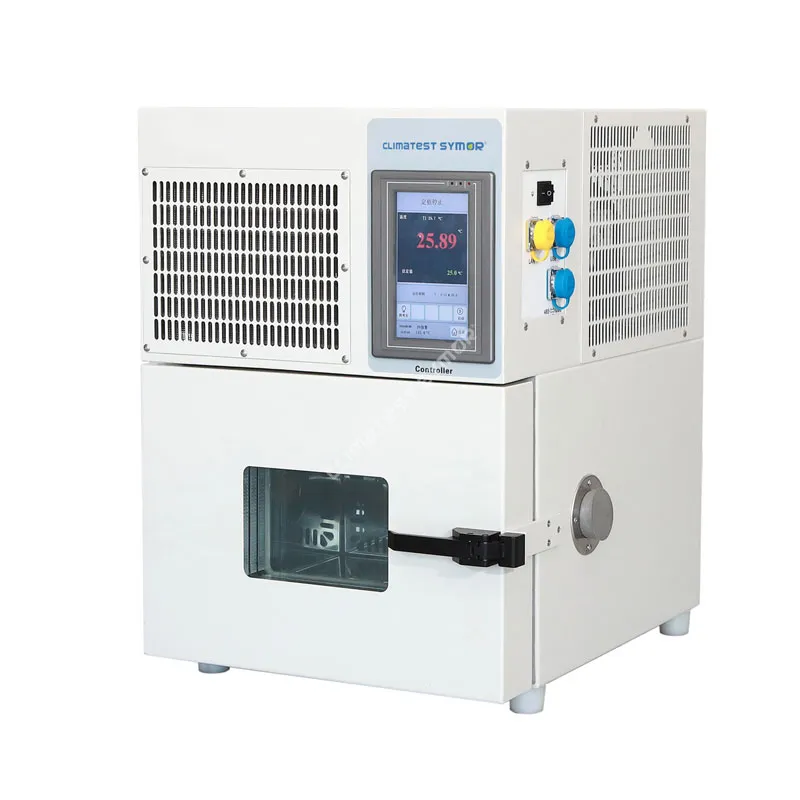

Кабель порты және керек-жарақтар
ӘрКіші температуралық сынақ камерасыбүйірлік кіру портын қамтуы керек. Стандартты диаметрі 50 мм (2 дюйм). Портқа сымдардың өтуіне мүмкіндік беретін камераның тығыздағышын ұстап тұратын силикон резеңке тығыны бар. Ток беретін DUT үшін тек кабель портын пайдаланыңыз — кабельдердегі есікті ешқашан жаппаңыз.

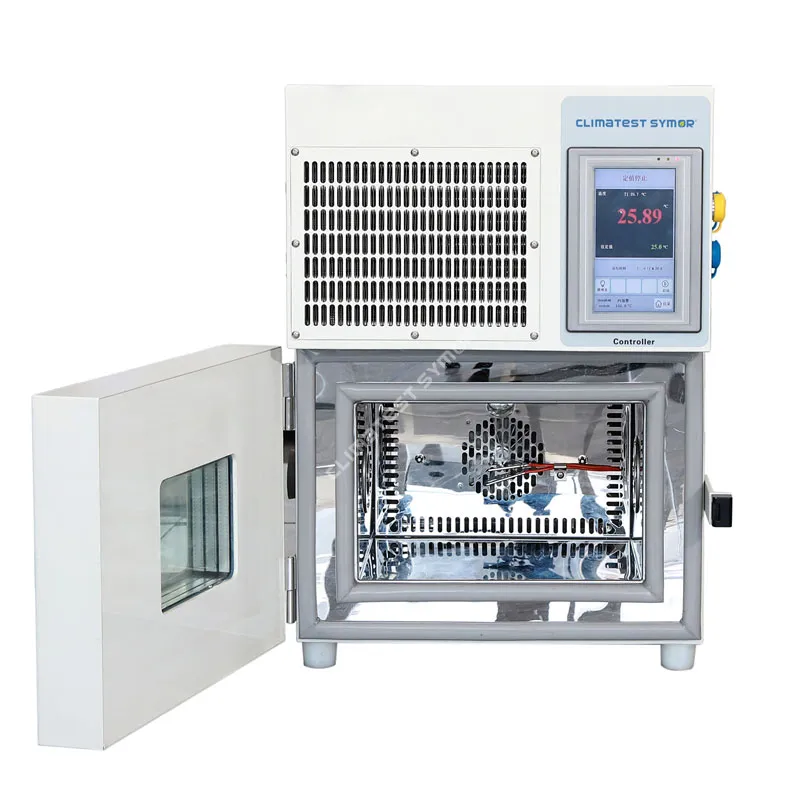

Сөрелер және жүк
Стандартты шағын температура камерасы тот баспайтын болаттан жасалған бір сөрені қамтиды. Сөренің максималды жүктемесі әдетте 10 кг-нан 20 кг-ға дейін ауытқиды, төменгі сөре камераның толық сыйымдылығына есептелген.
Төмендегі үш сұрақ зертхана басшылары, сапа инженерлері және сатып алу мамандары Кіші температураны сынау камерасын белгілеу кезінде көтеретін ең жиі инженерлік және пайдалану мәселелерін білдіреді.
1: Сынақ үлгілері үшін Кіші Температура сынақ камерасының дұрыс өлшемін қалай есептеуге болады?
Үлгіңіз ішкі көлемнің үштен екісінен аспайтынын және ешқандай үлгінің ішкі қабырғадан 10 см қашықтықта болмауын қамтамасыз етуіңіз керек.
Үштен бір ереже ауа ағынының динамикасына негізделген. Мысалы, 36 л шағын температура сынақ камерасын таңдасаңыз, жалпы үлгі көлемі 24 литрден аспауы керек. Міне, қадамдық есептеу әдісі:
. DUT өлшемдерін сантиметрмен өлшеңіз: Ұзындық x Ені x Биіктігі.
. Жалғыз үлгі көлемін литрмен есептеңіз: (L x W x H) / 1000.
. Үлгілердің жалпы көлемін алу үшін үлгілер санына көбейтіңіз.
Бұған қоса, ауа айналымы үшін бос орынды сақтаңыз. Ауа қайтаратын пленум әдетте артқы қабырғада орналасқан. Мұны тым биік үлгімен блоктау үлкен температура ауытқуына әкеледі. Сенімді нәтижелерге қол жеткізу үшін әрқашан берілген тесілген сөрелерді пайдаланыңыз және үлгілерді ешқашан камераның еденіне тікелей қоймаңыз.
2: Кіші температура сынау камерасында температураның біркелкі сынағы (карталау) қалай орындалады?
Сізге кемінде 9 PT100 сенсоры бар калибрленген көп арналы деректер тіркеушісі қажет
Мұнда кәсіби әдіс:
. 9 PT100 температура сенсоры, ±0,3°C дәлдікке дейін калибрленген
. 50 мс-тен 1 секундқа дейінгі іріктеу жылдамдығы бар деректерді тіркеуші
. Камера арматурасы немесе сым тартпа (жылу өткізгіштігін болдырмау үшін металл емес)
Сынақ процедурасы:
1. Бос камераның ішіндегі 9 сенсорды мына орындарға орналастырыңыз:
. 8 бұрыш (әрқайсысы қабырғадан 50 мм
. Геометриялық орталық
2.Камераны қажетті үш орнату мәніне орнатыңыз: -40°C, +25°C және +85°C
3. Әрбір белгіленген нүктеде 30 минут тұрақтандыруға (жібіту уақыты) рұқсат етіңіз.
4. Температура деректерін әрбір орнатылған нүктеде 30 минутқа тіркеңіз.
5. Біркелкілікті келесі түрде есептеңіз: (9 балл арасында тіркелген ең жоғары температура) минус (9 балл арасында тіркелген ең төменгі температура).
Өткізу критерийлері: жоғары сапа үшінКіші температуралық сынақ камерасы, біркелкілігі ≤2,0°C болуы керек. Камераңыз біркелкі 3,0°C асып кетсе, желдеткіштің бітеліп қалғанын, істен шыққан жылытқышты немесе салқындатқыш зарядының төмендігін тексеріңіз. Бұл сынақты жыл сайын және камераның кез келген орнын ауыстырғаннан кейін орындаңыз.
