Электроника мен жартылай өткізгіштерді өндіруде процестің тұтастығы қайталанатын кернеу скринингіне байланысты. Анэкологиялық сынақ камерасыжай ғана қоршау емес; бұл құрамдас миссия үшін маңызды орналастыруға жарамды болғанға дейінгі соңғы арбитр. Аккредиттелген зертханалар мен әлемдік өндірушілер термиялық цикл, ылғалдылыққа төзімділік және тұрақты климаттық сынақтар мызғымас адалдықты қамтамасыз етуі керек екенін мойындайды. Тіпті көзге көрінбейтін бөлшектік ауытқулар да жасырын ақауларды бүркемелеуі немесе өнімнің беріктік рейтингін жалған түрде жоғарылатуы мүмкін. Бұл мақала стандартты климаттық жүйені сенімді сапа серіктесіне айналдыратын ағымдағы қиындықтарды, метрологиялық стратегияларды және инженерлік философияны қарастырады.
Жартылай өткізгішті орау, баспа платасының жинақтары және MEMS құрылғылары температура градиенттеріне аса сезімтал жауап береді. Сынақ камерасы кеңістікте біркелкі еместігін көрсеткенде, жұмыс көлемінің ішіндегі әртүрлі аймақтарда әртүрлі кернеу деңгейлері болады. Демек, партия қарама-қайшы сәтсіздік көрсеткіштерін бере алады. Автомобильдік деңгейдегі IC немесе аэроғарыштық электроника үшін мұндай екіұштылыққа жол берілмейді. Сондықтан сала жүктің тығыздығына немесе қоршаған ортаның ауытқуына қарамастан әрбір сөреде біртектілікті сақтайтын камераларды талап етеді.
Сатып алу сипаттамаларының көпшілігі MIL‑STD‑810, JESD22 немесе IEC 60068‑2 стандартына сілтеме жасайды. Дегенмен, сәйкестіктің өзі зертхана аралық қайталануға кепілдік бермейді. Анэкологиялық сынақ камерасыҰлттық метрология институтының эталондық стандартына сәйкес калибрленген белгісіздіктің құжатталған тізбегін қамтамасыз етеді. Бұл қадағалану инженерлерге процестен туындаған ақауларды өлшеу артефактілерінен ажыратуға мүмкіндік береді. Онсыз, бір палатадан өткен нәтиже басқа нысанға ауыстырылған кезде сәтсіз нәтижеге айналуы мүмкін - өнімді шығаруды кешіктіру және тұтынушылардың сенімін жоғалту.
Кәдімгі жылдық калибрлеу циклі абсолютті кепілдік емес, бастапқы нүкте болып табылады. Күнделікті бірнеше термиялық циклды орындайтын камералар үшін – жартылай өткізгіштердің біліктілік зертханаларына тән – дрейф бірнеше ай ішінде көрінуі мүмкін. Сондықтан жетекші өндірушілер тәуекелге негізделген қайта калибрлеу кестелерін қабылдайды, камераны пайдалану сағаттарын, рампа жылдамдығын және тарихи дрейф жазбаларын корреляциялайды. Бұл динамикалық тәсіл сынақтың тұтастығын сақтай отырып, жалған позитивтерді азайтады.
Ылғалдылықтың иондық миграцияға, коррозияға бейімділігіне және полимер қабатының бұзылуына әсері өте күшті. Дегенмен, көптеген инженерлер дымқыл шамның немесе шық нүктесінің дәлдігін елемей, тек құрғақ шам температурасына назар аударады. Жоғары өнімділікэкологиялық сынақ камерасыекі параметрді айқаспалы кедергісіз синхрондау керек. Төменгі шық нүктелерінде - мұздан төмен - тіпті аяздың пайда болуы камераның психрометриясын өзгертеді. Жетілдірілген камералар үлгіні қараудың қыздырылған терезелерін, бу генераторының PID контурларын және нақты уақыттағы ылғалдылықты өтеу алгоритмдерін орнату нүктесінің дәлдігін сақтау үшін пайдаланады.
Төмендегі кестеде негізгі және дәлдіктегі жылу камераларын ажырататын маңызды атрибуттар жинақталған. Абсолютті сандық шектер қолданбаға байланысты өзгеретінін ескеріңіз, бірақ бағытталған маңыздылығы әмбебап.
| Атрибут | Жалпы мақсаттағы палата | Дәл жартылай өткізгіш камера |
|---|---|---|
| Температураның біркелкілігі (толық көлем) | Сөрелерде орташа градиент | Белсенді ауа теңестіруімен ерекше біртектілік |
| Төменгі шық нүктесінде ылғалдылықтың тұрақтылығы | Конденсацияның дрейфіне сезімтал | Тұрақты құрғақ ауа тазарту + қос сенсорлық кері байланыс |
| Есікті ашқаннан кейін қалпына келтіру | Кеңейтілген асып кету / төмен түсіру | Бейімделу логикасы бар жылдам PID қайта баптау |
| Ұзақ мерзімді деректерді тіркеу | Негізгі интервалды жазу | Қауіпсіз, аудитке сәйкес келетін сақтау орны |
Мұны қамтамасыз ету үшін аэкологиялық сынақ камерасыайлар бойы көп қолданғаннан кейін зауыттық калибрлеуге сәйкес қалады, өндірушілер өзін-өзі диагностикалау мүмкіндіктерін біріктіруі керек. Автоматтандырылған ішкі анықтамалық сенсорлар тәуелсіз өлшеу тізбектеріне қарсы тексеріліп, ерте дрейфті анықтайды. Кәдімгі алдыңғы панельді тексеру процедураларымен біріктірілгенде, бұл жүйелер бір сынақ нәтижесі бұзылмас бұрын операторларды ескертеді. Сонымен қатар, қыздырылған зонд технологиясы бар қатты күйдегі ылғалдылық сенсорлары дәстүрлі сыйымдылық сенсорларының гистерезисін жояды, бұл төменнен жоғары ылғалдылыққа өтудің қайталануына кепілдік береді.
Кәдімгі жоғарыдан төменге ауа ағынының конструкциялары жиі камера бұрыштарының жанында температура градиенттерін жасайды. Жетілдірілген шешімдер реттелетін қалқалары бар тангенциалды желдеткіштерді пайдаланады, бұл әр сөреде біркелкі өтетін көлденең ауа пердесін жасайды. Бұл архитектура тығыз оралған электронды компоненттердің өздігінен қызу әсерін азайтады, бұл жану немесе жоғары қуатты сынау үшін маңызды артықшылық. Жартылай өткізгіш қондырғылардың ақаулық талдауы үшін біркелкі ауа ағыны камераның сұйықтық динамикасын емес, сынақтан өтіп жатқан құрылғының өту/сәтсіздік нәтижелерін белгілейтінін қамтамасыз етеді.
Техникалық сипаттамалар мен брошюралар бастапқы нұсқаулықты қамтамасыз еткенімен, нақты дифференциатор орнатудан кейінгі қолдау мен инженерлік философияда жатыр. Калибрлеуді бір реттік құсбелгі оқиғасы ретінде қарастыратын өндіруші ақырында дрейфтік деректерді жеткізеді. Керісінше, арнайы жеткізуші қол жетімді сенсор порттары, жергілікті реттеу протоколдары және мөлдір белгісіздік бюджеттері бар камераларды жобалайды. Әрбір біліктілік циклі қаржылық және қауіпсіздікке әсер ететін электроника өнеркәсібі үшін таңдауэкологиялық сынақ камерасыжылдар бойы бренд беделіне әсер етеді.

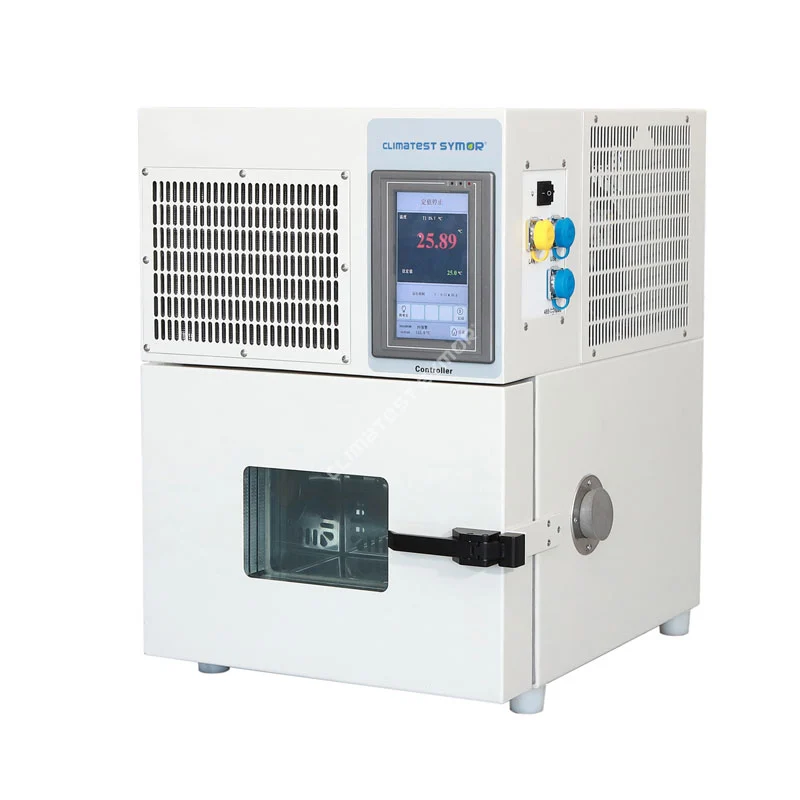

Symor Instrument Equipment Co., LtdТемпература мен ылғалдылықты бақылау технологиясына маманданған, электроника мен жартылай өткізгіштер өндірісіне бейімделген климаттық сынақ камералары мен құрғақ шкафтарды ұсынады. Climatest Symor® брендімен әрбір камера толық бір жыл бойы жұмыс кернеуін имитациялайтын анықтамалық стандарттарға сәйкес расталған мұқият зауыттық калибрлеуден өтеді. Инженерлік топ жұмыс көлемінің өлшемдік тұрақтылығына басымдық береді, термиялық ағып кетуді және булардың миграциясын азайтады. Бірнеше сайттар бойынша дәйекті нәтижелерді қажет ететін зертханалар үшін Symor камералары тасымалданатын деректерді жеткізеді — қайта калибрлеуде күтпеген оқиғалар, түсіндірілмеген сериялық сәйкессіздіктер болмайды.
Компания аккредиттелген зертханалар мен Fortune 500 өндірушілері үшін сынақ нәтижелері міндетті уәде екенін толық мойындайды. Басқару экранында әрең анықталатын бөлшектік ауытқу өнімнің көлемді өндіріске ауысатынын немесе қайта дизайнға оралатынын анықтай алады. Сондықтан Symor зауыттан шықпас бұрын әрбір климаттық камераны және құрғақ сақтау шкафын мұқият калибрлейді және ұзақ уақыт пайдаланғаннан кейін оның деректерінің бірінші күндегідей дәлдігін қамтамасыз етеді. Бұл міндеттеме NetDry® құрғақ шкаф желісін қамтиды, бұл термиялық циклдік жұмыс процестерін толықтыратын өте төмен ылғалдылық сақтауды қамтамасыз етеді. Ауаның сенімді таралуын, дрейфке төзімді датчиктерді және құжатталған бақылауды біріктіру арқылы Symor Instrument Equipment Co., Ltd клиенттерге метрологиядағы белгісіздіксіз қайталанатын өнім сапасын арттыруға көмектеседі.
Сенімділік инженериясы «жеткілікті жақындыққа» шыдамайды. Жартылай өткізгіштер өнеркәсібінің траекториясы – жақсырақ литографиялар, жоғары қуат тығыздығы және ұзартылған жұмыс мерзімі – талап етеді.экологиялық сынақ камерасыол айнымалы емес, өлшем стандарты ретінде әрекет етеді. Қолданба жеделдетілген қызмет мерзімін сынауды, температура циклін немесе ылғалды жылудың тұрақты күйін қамтыса да, негізгі принцип сақталады: сынақ нәтижелері камераның белгісіздігі белгілі және басқарылатын кезде ғана орындалады. Дизайндан бастап зауыттық қабылдау сынауына дейін калибрлеу туралы ойлауды енгізетін өндірушілер, сайып келгенде, инженерлерге өз деректеріне сенуге мүмкіндік береді, бұл инновацияны жеделдетіп, соңғы пайдаланушының қауіпсіздігін қорғайды.
