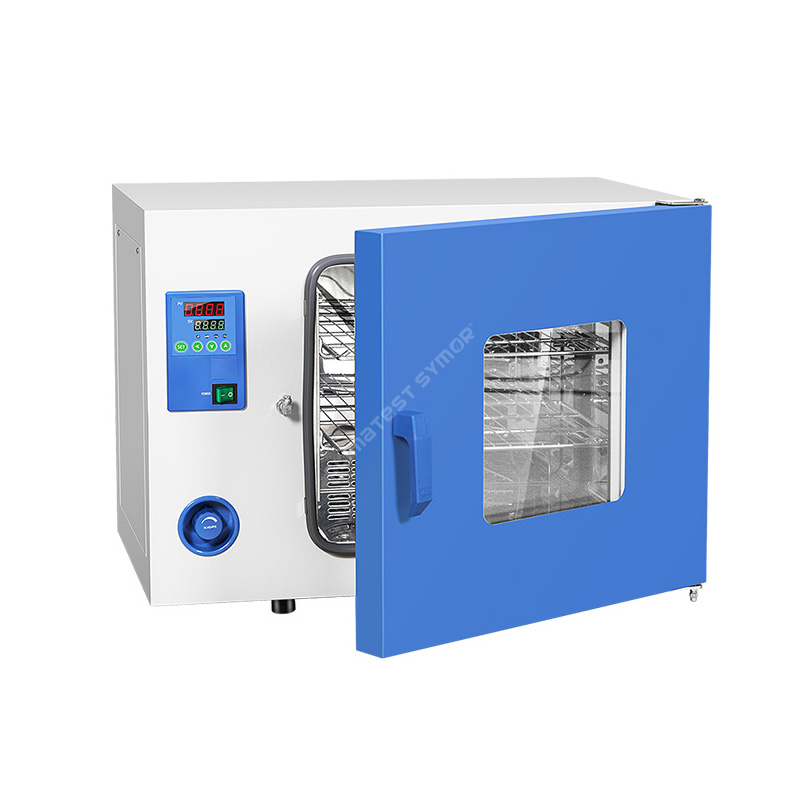

Ауаны мәжбүрлеп айналдыратын пеш

Сипаттама

Зертханалық пеш немесе кептіру пеші деп те аталатын мәжбүрлі ауа айналымы пеші әртүрлі материалдарды немесе үлгілерді кептіруге, зарарсыздандыруға немесе сусыздандыруға арналған жалпы құрал болып табылады. Бұл пештер әдетте материалдарды біркелкі кептіру үшін ыстық ауаны қыздыру және айналдыру үшін конвекцияны пайдаланады және ғылыми зерттеулерде, медициналық және өндірістік жағдайларда кеңінен қолданылады.

Техникалық сипаттама

Ерекшелік

• Біркелкі температураны бақылау

• Үлгілерді 200°C дейін қыздыруға қабілетті үлгілерді жылдам қыздырыңыз және құрғатыңыз

• Тот баспайтын болаттан жасалған сус №304 ішкі пеш және ұнтақпен қапталған болат табақ сыртқы пеш, коррозияға төзімді

• PID сандық дисплей контроллері дәл және сенімді температураны бақылауды қамтамасыз етеді

• Төмен қуат тұтыну, шығындарды үнемдеу

Құрылым

Мәжбүрлі ауа айналымы пеші әдетте келесі компоненттерден тұрады:

•Ішкі пеш: пісіру процесіне арналған өнімдер орналастырылған жабық қоршау, ішкі және сөрелер SUS304 баспайтын болаттан жасалған.

• Қыздырғыш: камераның ішінде жылу шығару үшін температураны арнайы талаптарға сай реттеуге болады.

•Желдеткіш: камераның ішіндегі ауаны айналдырып, жылудың бүкіл камераға біркелкі таралуын қамтамасыз ету үшін ол ылғалды кетіруге және ылғалдылығы төмен ортаны сақтауға көмектеседі.

•Температура сенсорлары: камераның ішіндегі температураны бақылау үшін. Бұл сенсорлар басқару жүйесіне қосылған.

• Шығару жүйесі: пісіру процесінде пайда болатын артық ылғалды немесе түтіндерді шығару үшін.

Тұтастай алғанда, мәжбүрлі ауа айналымы пеші бақыланатын ортаны қамтамасыз етеді, ол электронды компоненттерден ылғалды қауіпсіз және тиімді кетіруге мүмкіндік береді.

Қолдану

Мәжбүрлі ауа айналымы бар пештер әртүрлі өндірістік процестерден кейін электронды компоненттерден ылғалды кетіру үшін электронды өндірісте кеңінен қолданылады.

Мұнда кептіру пештерінің электронды өндірісте қалай қолданылатыны туралы бірнеше мысал келтірілген:

Surface Mount Technology (SMT): SMT процесінде электронды компоненттер таңдау және орналастыру машинасы арқылы ПХД (басылған схемалар) үстіне орналастырылады. Компоненттерді орналастырғаннан кейін, тақталар компоненттерді тақтаға қосу үшін дәнекерлеу пастасы ерітілген қайта ағынды пештен өтеді. Құрамдас бөліктер мен тақталар процесте ылғалды сіңіруі мүмкін болғандықтан, кептіру пеші артық ылғалды кетіру және ылғалдың енуіне байланысты ықтимал ақауларды болдырмау үшін қолданылады.

Толқынды дәнекерлеу: Толқынды дәнекерлеу ПХД түбін балқытылған дәнекерлеу пулы арқылы өткізуді қамтиды, ол ПХД және электрондық компоненттер арасында қатты қосылысты жасайды. Толқынды дәнекерлеу алдында ПХД тақтадан кез келген тотығуды кетіру үшін суда еритін ағынмен жуылады. Содан кейін ПХД толқынды дәнекерлеу алдында қалған ылғалды кетіру үшін кептіру пешінен өтеді, осылайша дәнекерлеу процесінде тотығу ластаушы заттарға айналмайды.

Ыдыс және инкапсуляция: Электрондық құрылғыларды ылғалдан қорғау үшін құрылғыны су өткізбейтін құмыра немесе инкапсуляциялық материалмен жабу әдеттегі тәжірибе. Бұл материалдарда әдетте материалдың толық қатаюын қамтамасыз ету үшін жоғары температурада пісіруді қажет ететін өңдеу процесі бар. Бұл ыдысты немесе инкапсуляция материалын емдеу үшін құрылғыны кептіру пешіне қоюды қамтиды.

Дәнекерлеу пастасын қолдану: Дәнекерлеу пастасы әдетте қайта ағынмен дәнекерлеуден бұрын ПХД-ға электрондық компоненттерді бекіту үшін қолданылады. Паста паста пішініне араласқан металл бөлшектері мен флюстен жасалған. Дәнекерлеу пастасы ылғалды сіңіретіндіктен, қолданар алдында пастаны кептіру өте маңызды. Кептіру пештері дәнекерлеу пастасын дұрыс жабыстыру және әлсіз дәнекерлеу қосылыстарын тудырмауы үшін оның кез келген ылғалдылығын жою үшін қолданылады.

Қазіргі заманғы электроника өндірісінде мәжбүрлі ауа айналымы бар пештер өте маңызды. Бұл пештер өндіріс процесінің әртүрлі кезеңдеріндегі ылғалды кетіру арқылы ықтимал электрондық ақауларды болдырмауға көмектеседі.

Электрондық компоненттерді мәжбүрлі ауа айналымы бар пеште пісіру

Мәжбүрлі ауа айналымы пеші электронды бөліктерден ылғалды кетіру үшін қыздыру арқылы жұмыс істейді. Пеш әдетте арнайы қажеттіліктерге сәйкес реттелетін бақыланатын температура ортасын қамтамасыз етеді. Пеш құрамдас бөліктердің түріне байланысты 50°C пен 150°C аралығындағы әртүрлі температура диапазонында жұмыс істейді.

Пісіру процесі бірнеше сағатқа созылуы мүмкін және осы уақыт ішінде электрондық компоненттер басқарылатын ортаға әсер етеді. Бұл компоненттер сіңіретін ылғалдың булануына мүмкіндік береді, бірақ әлі де бұл құрамдастарға зақым келтірмейді.

Пісіру процесі аяқталғаннан кейін термиялық соққыны болдырмау үшін электронды бөліктерді баяу салқындату керек. Содан кейін пісірілген компоненттер ылғалды сіңірмеу үшін ылғалсыз қаптамада жабылады.

Тұтастай алғанда, мәжбүрлі ауа айналымы пеші электрондық бөлшектердің тұтастығын сақтау және өндіріс тиімділігін айтарлықтай арттыру үшін оңтайлы болып табылады.
