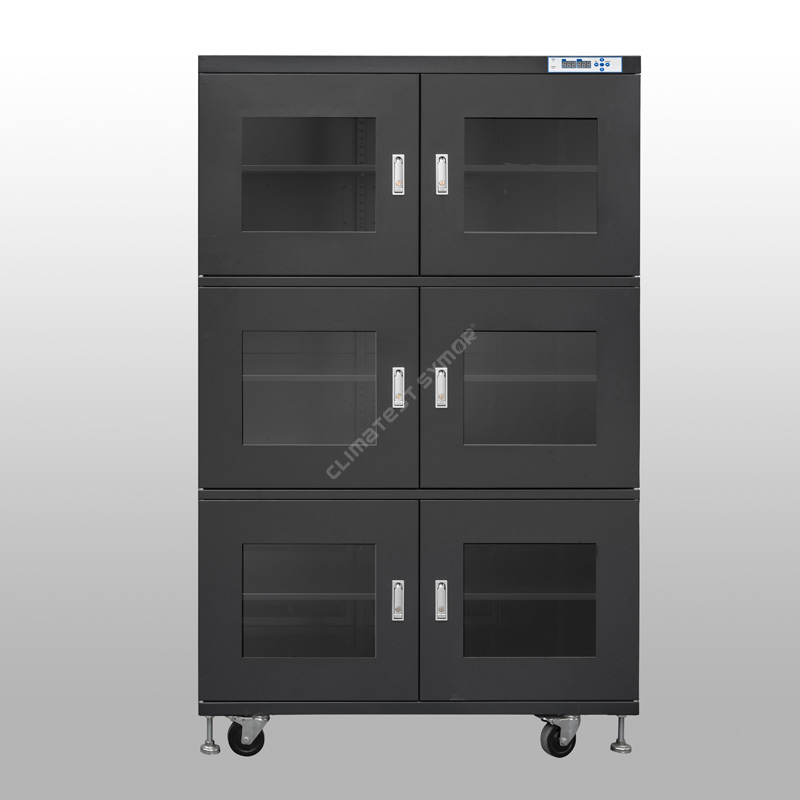

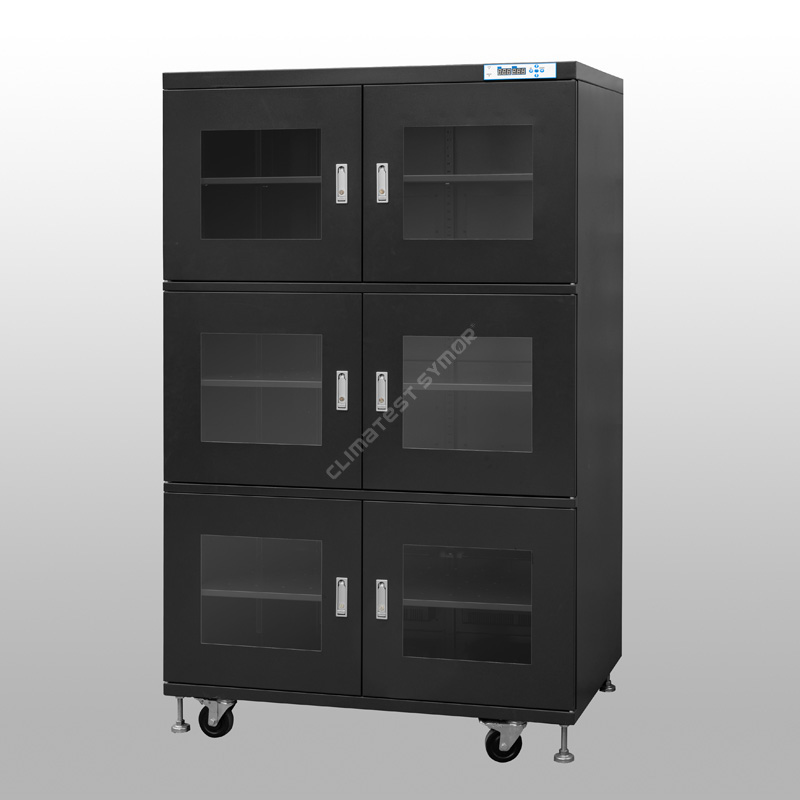

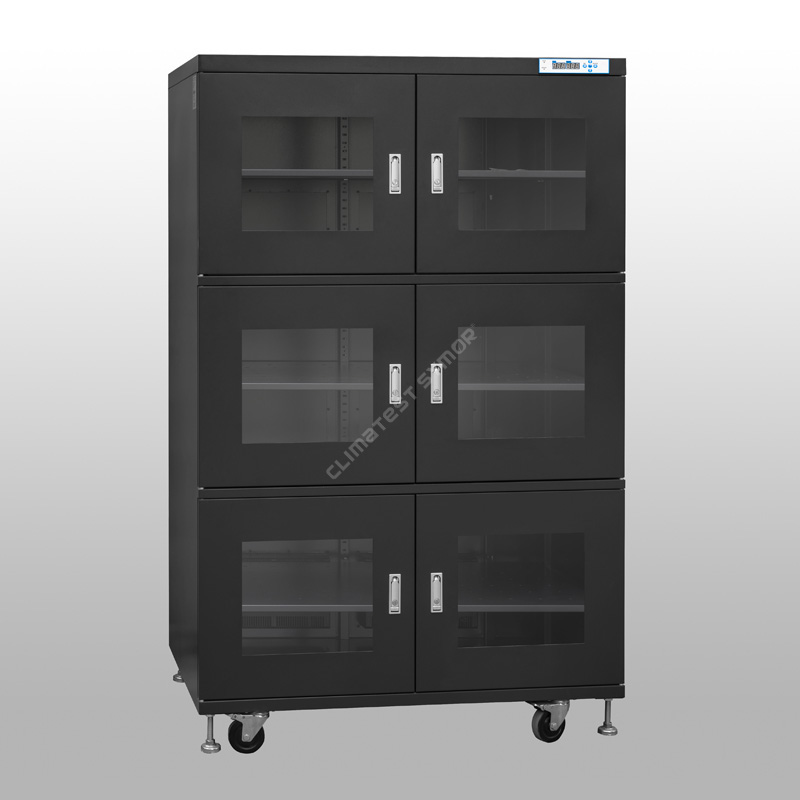

Ылғалдылықты бақылаудың электронды шкафы

Сипаттама

Climatest Symor® ылғалдылықты бақылаудың электрондық шкафы немесе ылғалдылығы төмен құрғақ сақтау шкафы, патенттелген технологиямен ылғалдылықты дәл бақылауды сақтайды, бұл автоматты құрғақ шкаф баспа схемалары (ПХБ), пластиналар, оптикалық талшықтар, кассеталар, оптикалық талшықтар, интегралды схемалар сияқты MSD сақтауға жарамды. чиптер және зертханалық үлгі.

Техникалық сипаттама

F бар режим#: ESD функциясы, қою көк түс.
F жоқ режим#: ESD функциясы жоқ, ақ түссіз

Ерекшелік

· Швейцариядан әкелінген ылғалдылық пен температура сенсорын қабылдайды.
- Бұл пайдалану кезінде жоғары дәлдікті қамтамасыз етеді, сонымен қатар, электронды ылғалдылықты басқару шкафында жад функциясы бар, қуат үзілгеннен кейін қайта орнатудың қажеті жоқ.

· Қалыңдығы 1,2 мм мырышталған болаттан жасалған, USA DuPont антистатикалық ұнтақты бүрку арқылы.
- Қатты құрылым, тамаша жүк көтергіштік, 18 ұнтақты бүрку процесімен бетті өңдеу, статикалық қарсылық мәні 10-ға сәйкес келеді.⁶ -10⁸Ω.

· Шамадан тыс ылғалдылық дабылымен + есік ашық дабылмен және деректерді тіркеу жүйесімен жабдықталған.
-Іштегі ылғалдылық орнатылған мәннен асып кетсе немесе есік ашық болса, ол оператордың есіне салу үшін дыбыс пен жарықпен дереу дабыл береді.

·+15 жылдық болжамды қызмет мерзімі бар қуатты құрғақ модуль.
- Электрондық ылғалдылықты басқару шкафы кептіргіш ретінде көп кеуекті молекулалық електі қабылдайды, оны автоматты түрде қалпына келтіруге болады, шығын материалдары және ауыстыру қажет емес.

· Тамаша ауа өткізбейтін өнімділік

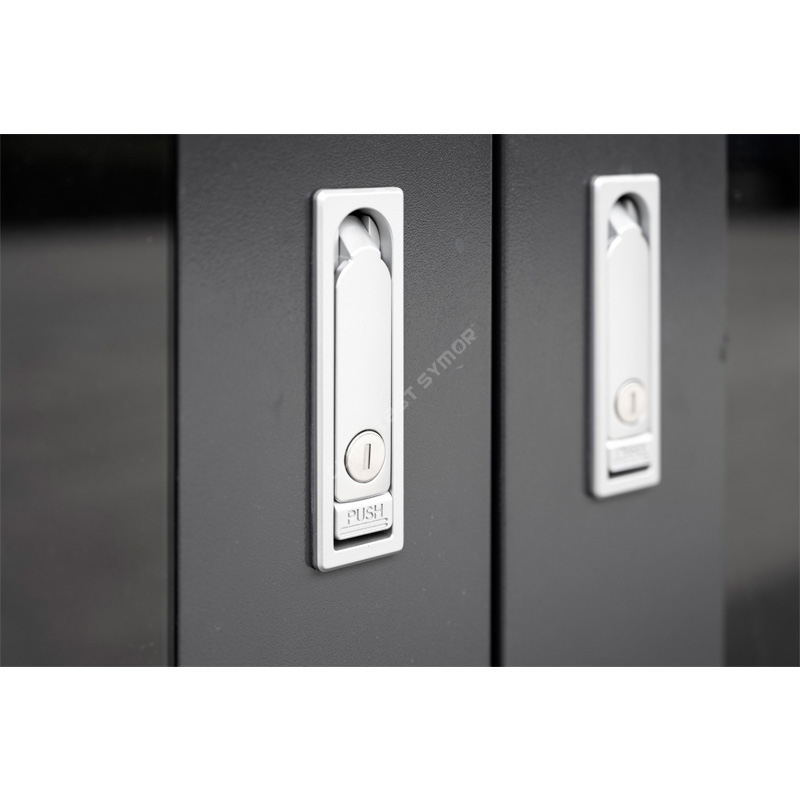

- Барлық құрғақ шкаф ылғалдың ену мүмкіндігін азайту үшін қысымды құлыпты қабылдайды.

40 электронды ылғалдылықты бақылау шкафы дегеніміз не?

Climatest Symor® Ылғалдылықты бақылаудың электрондық шкафы 20% RH-60% RH шегінде ылғалдылықты бақылау үшін пайдаланылады, осы диапазондағы кез келген ылғалдылық нүктесін еркін орнатуға болады, ылғалдылықты басқарудың электрондық шкафы автоматты ылғалдандыру технологиясын қабылдайды.
Құрғақ құрылғы электронды құрғақ шкафтың, құрғақ ауа шкафының жүрегі болып табылады, ол автоматты түрде жасалуы мүмкін синтетикалық кептіргіштен жасалған және техникалық қызмет көрсетусіз, бұл синтетикалық құрғатқыштың қызмет ету мерзімі + 15 жыл, ауыстырудың қажеті жоқ, салқындату тамшылары жоқ, кептіргіш қаптар жоқ, азот қажет емес, бүкіл ылғалдандыру процесі үнсіз және қоршаған ортаны қорғауда.
Құрғақ құрылғы ішінде ең соңғы синтетикалық құрғатқышты және пішінді жады қорытпасын пайдаланады, тіпті қуат үзілгеннен кейін де, синтетикалық кептіргіш әлі де ылғалды сіңіреді, ішкі ылғалдылық 24 сағат ішінде 10% RH жоғары көтерілмеуі керек.

Электроникаға арналған құрғақ шкаф Швейцариядан әкелінген жоғары дәлдіктегі RH және температура сенсорын қабылдайды, сенсор 2% дәлдікпен синтетикалық кептіргішті жаңартуды және қайта өңдеуді автоматты түрде басқарады.

SMT процесінде ылғалдылықты бақылаудың электронды шкафы не үшін қажет?

Ылғалдылықты бақылаудың электрондық шкафын қолданудың артуымен электронды құрамдас бөліктерді ылғалдылықты басқаратын сақтау электронды өндіріс пен құрастыру өнеркәсібінде маңызды болып табылады. Электрондық компоненттер зауыттан шыққанға дейін ылғалға сезімталдық деңгейімен (MSL) таңбаланған, IPC стандарты ылғалдылық талаптарын анықтайды. сәйкес MSL астындағы интегралды схемалар үшін қазіргі уақытта стандартта екі негізгі ұсыныс бар, олар ><5% RH және ><10% RH ылғалдылығын құрғататын құрғақ сақтау шкафында немесе құрғақ қорапта сақтау."Қапталмаған MSD үшін, экспозиция уақыты 72 сағаттан аспаса, оны белгіленген ылғалдылықта (мысалы, RH 10% төмен немесе 5% RH) электронды ылғалдылықты басқару шкафында 5 есе немесе 10 есе ұзағырақ сақтауға болады, еденнің қызмет ету мерзімі қалпына келтірілді.â

20%-60% RH сериясы ылғалдандыру жылдамдығы:

(Қоршаған орта 25 градус C, ылғалдылық 60% RH)

Электрондық құрғақ шкаф пен азот шкафының айырмашылығы:

1. Азот шкафы инертті газды қорғау ортасын қалыптастыру үшін шкафтың ішіндегі оттегін сығу үшін азот газымен толтырылады, осылайша вафлилердің, IC чиптерінің және жарықдиодты чиптердің тотығуына жол бермейді. Азот шкафы төмен ылғалдылықты және тотығуға қарсы қойманы қанағаттандыру үшін азотты тазарту, азот тазалығы > 99% болуы ұсынылады, азот шкафы әдетте микроэлектроникада, жартылай өткізгіш өнеркәсіптерде қолданылады Электрондық құрғақ шкаф - ылғалды сіңіре алатын, ылғалды кетіретін құрғақ сақтау шкафы. және сыртқа ағызып, ылғалдылығы төмен сақтау ортасын қалыптастыру үшін, ылғалдылықты бақылау мүмкіндігі бар. Негізінен ылғалға төзімді қаптама, тотығу қиын. Электронды құрғақ шкаф тек ылғалдылықты басқара алады, тотығуға қарсы функция жоқ, оттегі мөлшері қоршаған ортамен бірдей. t орта.

Ылғалдылықты реттейтін электронды шкафтың сипаттамалары

Тәуелсіз модульдік дизайн: Бұл электронды ылғалдылықты басқару шкафы патенттелген модульдік дизайнды, температура мен ылғалдылық дисплейін, басқару жүйесін, жылыту модулін, құрғақ модульдерді тез ауыстыруға болады, техникалық қызмет көрсету қарапайым, бұл техникалық қызмет көрсету тиімділігін айтарлықтай арттырады.
Қоршаған ортаны қорғау дизайны: Ылғалдылықты басқарудың электронды шкафы қоршаған ортаны ластайтын қалдықтарды шығармайды. Бұл модель ұзақ мерзімді пайдалануға арналған, егер машина корпусының негізгі құрылымы толық болса, бұзылмайтын, тек мезгіл-мезгіл тексеріп, ақаулы модульді ауыстыру қажет болса, оны мәңгілікке пайдалануға болады, бұл сәйкес келетін соңғы жасыл дизайн. қоршаған ортаны қорғауға.
Оңай жұмыс: Күрделі параметрлер жоқ және персонал оқытуды қажет етпейді, машина тек розеткаға қосуды қажет етеді, ол толығымен автоматты түрде жұмыс істей алады. Бұл тиімді өнеркәсіптік деңгейдегі ылғалдылықты бақылауға арналған электронды шкаф. Бұл сізге персоналды оқыту құнын үнемдеп қана қоймайды, сонымен қатар зауыттың өндірістік тиімділігін айтарлықтай арттырады.

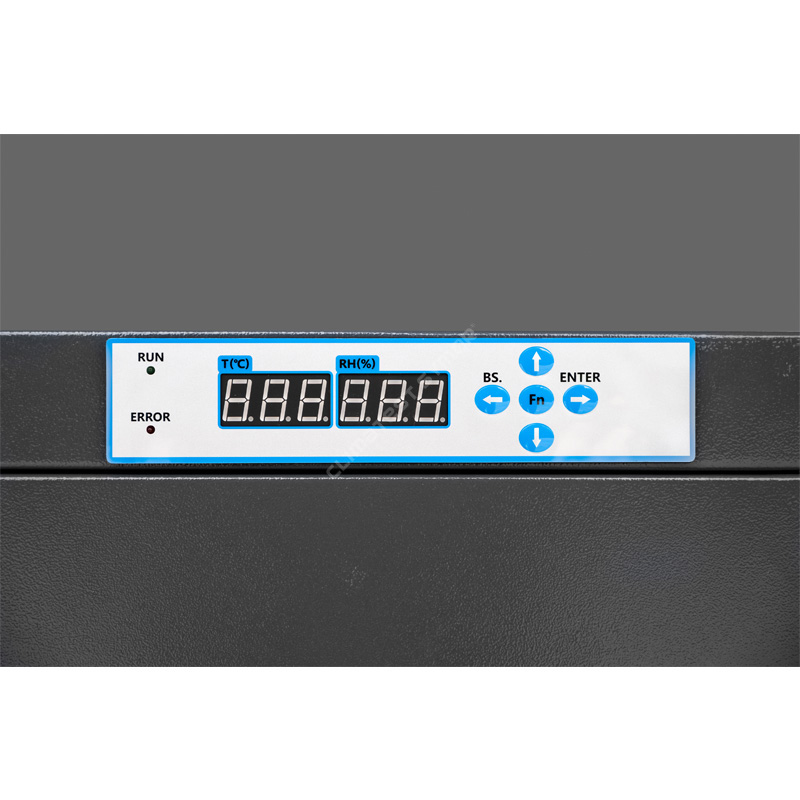

Калибрлеу туралы еске салғыш: сенсорлардың ауытқуы электронды ылғалдылықты басқару шкафының дәлдігіне әсер етеді. ISO ережелеріне сәйкес болу үшін бұл модельде калибрлеу мерзімінің аяқталуын еске салу функциясы ұсынылған. Датчик алдын ала орнатылған күндер ішінде жұмыс істегенде, контроллердегі ондық нүкте жыпылықтайды, бұл пайдаланушыға еске салады, бұл функция жұмыс күшін тиімді үнемдейді.

Ылғалдылықты бақылаудың электронды шкафы туралы қосымша ақпарат алу үшін www.climatestsymor.com веб-сайтына кіріңіз немесе sales@climatestsymor.com электрондық поштасына тікелей хат жіберіңіз, біз сізді тез арада қайтарамыз, ықтимал ынтымақтастыққа қош келдіңіз.
